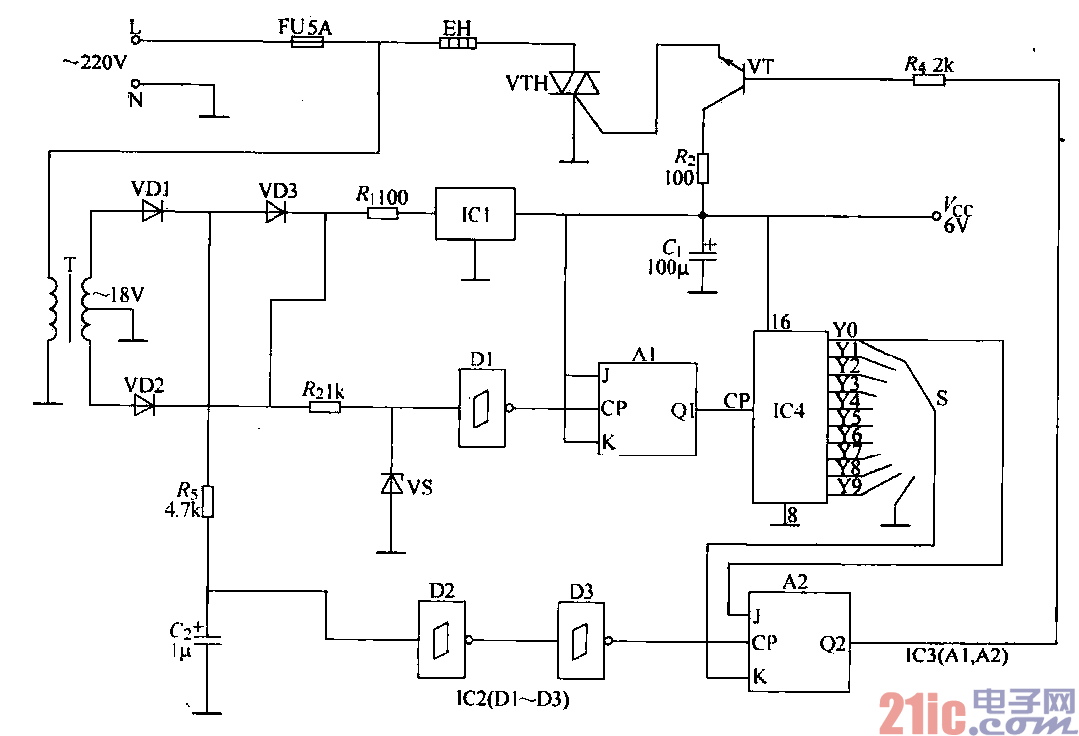

該溫室大棚地?zé)峋€控制器電路由電源電路和加溫控制電路組成，如圖所示。

??? 電源電路由熔斷器FU、電源變壓器T、整流二極管VD1、VD3、電阻R．、三端穩壓集成電路IC1和

濾波電容cl組成。

??? 加溫控制電路由電阻R2～Rs、電容C2、穩壓二極管vs、非門施密特觸發器集成電路1C2 (D1—D3)、

JK觸發器集成電路1C3 (Al、A2)、計數／脈沖分配器集成電路ICA、選擇開關S、晶體管VI’、晶閘管

VTH和地?zé)峋€EH組成。

??? 交流2ZOV電壓經T降壓、VDI—VD3整流后，一路經Ri限流、IC1穩壓為+6V，作為IC2—IC4的

工作電源f另一路經Rz限流、VTH鉗位取樣及IC2。內部的非門施密特觸發器Dl整形處理后，得到電源

過零正脈沖，作為IC3內部JK觸發器Al的時鐘信號，使Al輸出的時鐘脈沖與電源周波同步。

??? VD1整流后的電壓經焉、C2延時及IC2內部的非門施密特觸發器D2、D3整形后，得到比電源周波稍

滯后的同步正脈沖信號，作為IC3內部JK觸發器A2的時鐘信號．

??? IC4對JK觸發器Al輸出的時鐘脈沖進行計數分頻處理后，從其YO—Y9端依次輪流輸出一個周渡時

間的高電位。

??? S為周波比率選擇開關。若將S噩于YO端（1/10位），則在第1個過零脈沖到來時，因1C4的YO端

輸出高電平，Yl端輸出低電平，當?shù)谝粋€(gè)電源周期同步脈沖加入JK觸發器A2的CP端時，其Q2端輸出

高電平，使VT導通，VT受觸發而導通，地?zé)峋€EH通電工作。當?shù)?個電源周期同步脈沖加入JK觸發

器A2的CP lX:j~時，由于此時IC4的YO端變?yōu)榈碗娖剑甕l端輸出高電平，JK觸發器A2的Q2端輸出低電

平，VT和VTH截止，EH斷電停止加溫。即S置于YO端時．EH在交流電的10個周波時間內僅工作1

個周波時間，有9個周波時間處于斷電不工作狀態。

??? 若將S置于IC4的Yl端（2/10位），則EH在交流電的10個周波時間內，僅有兩個周渡時間是通電

工作的，有8個周渡時間是不工作的，依次類推。
