在農田排灌時，稻田或池塘內的水被水泵抽干后，水泵仍在工作，這樣不但浪費電駐，而且還可能燒

? 毀水泵電動機。本例介紹的農田排灌控制器，能在稻田、池塘或蓄水池內水被抽干后，及時切斷水泵電動

? 機的工作電源，可避免永泵電動機因無水空抽而損壞。增加該控制器電路后，可以實現無人值守排灌，尤

? 其適合夜間作業。

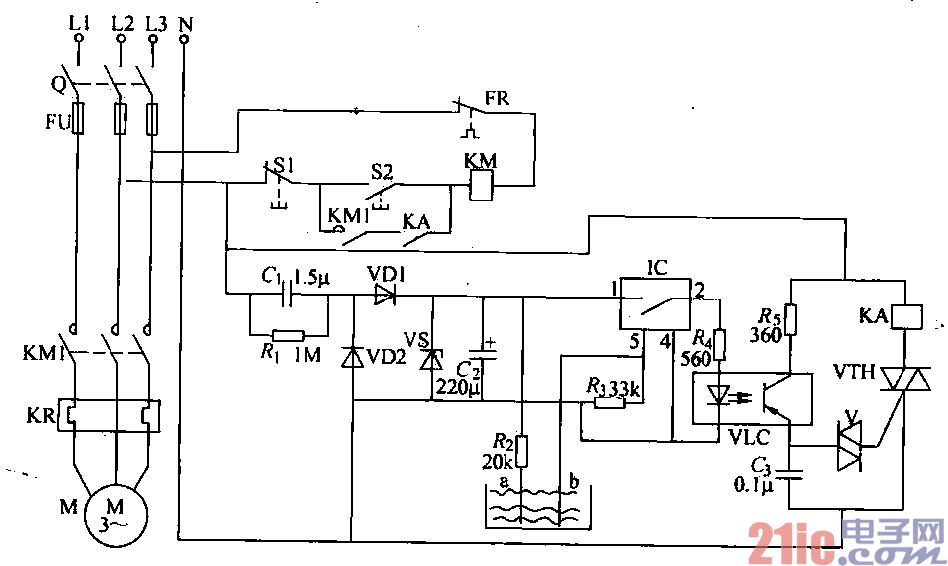

??? 該農田排灌控制器電路南電源電路、水位檢測控制電路和控制執行電路組成，如圖所示。

??? 電源電路由降壓電容cI、泄放電阻R，、整流二極管VD1、VD2、穩壓二極管vs和濾波電容cz

組成。

??? 水位檢測控制電路由水位檢測電極a、b、電阻R2—R4、電子開關集成電路和光耦合器VLC組成。

??? 控制執行電路由光耦合器VI-C、電容C3、電阻Rs、雙向觸發二極管v.晶閘管VTH和中間繼電器

KA組成。

? 刀開關Q、熔斷器FU、交流接觸器KM、停止按鈕Sl、起動按鈕S2和熱繼電器FR為水泵電動機M

的起動控制與過載保護電路。
