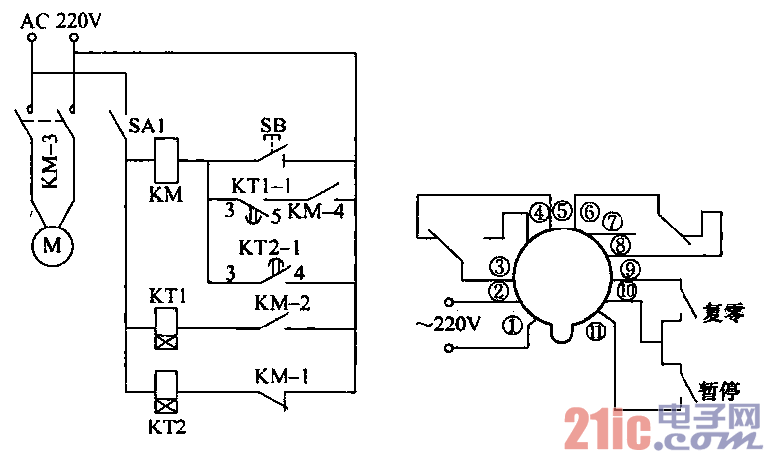

用時間繼電器組成的苗圃自動噴藥殺蟲控制電路如圖所示，開停時間可人工進行設定，可噴灑

2min、停止30min，然后再噴灑2m/n、停止30min，周而復始地工作。

??? 當接通啟動開關SA1以后，時

間繼電器KT2線圈通過KM-1常閉

觸點形成回路，開始工作，所設定的

延遲時間到達以后，其KT2-1常開觸

點閉合，進而使交流接觸器KM線圈

得電工作。使其鄰組觸點動作。其

中，KM-3觸點閉合以后接通了水泵

電動機的供電電路，開始抽水噴灑j

而輔助觸點KM-1斷開．使時間繼電

器KT2失電，其KT2-1觸點斷開；

但由于KM的常開觸點KM-3已經閉

合，KM線圈通過KTl-1、KM-3繼

續得電工作，故而使水泵繼續維持噴

灑。由于KM-2觸點的閉合，KT1時

間繼電器線圈得電開始工作，當其所設定的延遲時間到達時，KTl-1觸點斷開，使KM交流接觸器線圈失

去供電而釋放，其KM-3觸點斷開，水泵電動機失去供電而停止工作。同時，由于KM-1常閉觸點復位，

KT2時間繼電器得電開始工作。

??? 如果通電以后需要立即進行噴灑，則只要點動開關SB點動，使水泵電動機起動即可實現。

??? KT1、KT2是一種具有數字顯示的時間繼電器。該繼電器延時范囤為19h59min，調整單位為nun。
