人工孵化或養殖熱帶魚、觀賞魚時，需要給魚池配置加氧泵和循環水泵。加氧泵和循環水泵長期連續

工作不但耗費電能，也容易損壞零部件。本例介紹的魚類養殖用增氧控制器，能控制加氧泵和循環水泵間

歇循環工作，間歇地向魚池加氧及供水，具有節能和延長設備使用壽命的作用。

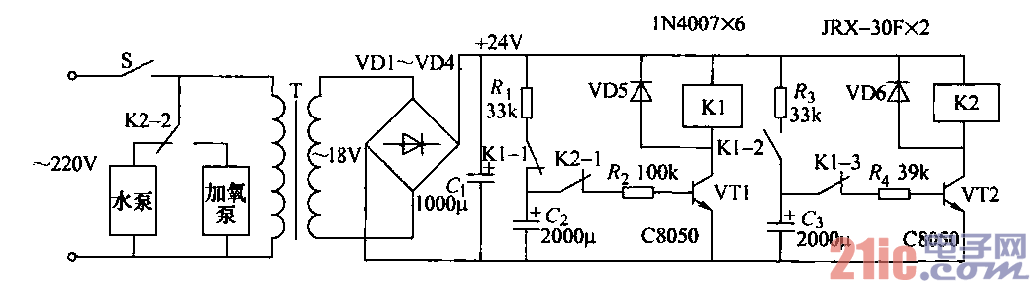

??? (1)電路組成該魚類養殖用增氧控制器電路由電源電路和控制電路組成，如圖所示。

??? 電源電路由電源開關S、電源變壓器T、整流二極管VD1～VD4和濾波電容Cl組成。

??? 控褂電路由晶體管VT1，VT2、繼電器Kl、K2、電阻Ri --R4、電容C2、G和二極管VD5、VD6

組成。

??? (2)電路原理接通電源開關S后，交流220V電壓經T降壓、VD1—VD4整流及Cl濾波后，產生

24V直流電壓，供給控制電路。此時交流220V電壓經K2-2的常閉觸頭為循環水泵供電，使其運轉工作。

??? +24V電壓經R．和K1的常閉觸頭Kl-l對C2充電。當G上的電壓達到一定值時，晶體管、rri導

通，繼電器Kl吸合，其常開觸頭K1-2接通．+24V電壓經R3和Kl-2觸頭對C3充電{同時，常閉觸頭

Kl-l斷開，C2停止充電，C2上電壓經R2對VT1放電，VT1維持導通．Kl仍保持噯合狀態。

??? 當C3上電壓達到一定值時．vr2導通．K2吸合，K2-1常閉觸頭斷開，切斷了島的放電回路，VT1

截止．Kl釋放，C2叉開始充電。同時，K2-2的常開觸頭接通，加氧泵通電工作，循環水泵停止工作。當

0充電至一定值時，VT1又導通，Kl吸合，C3充電，隨后VT2導通，K2吸合，循環水泵又通電工作，

加氧泵停止工作。如此循環往復，實現加氧泵與循環水泵間歇循環工作。

??? 調攘R、墨的阻值或改變C2、C3的容量，可調整加氧泵與循環水泵間歇工作的間隔時間。
