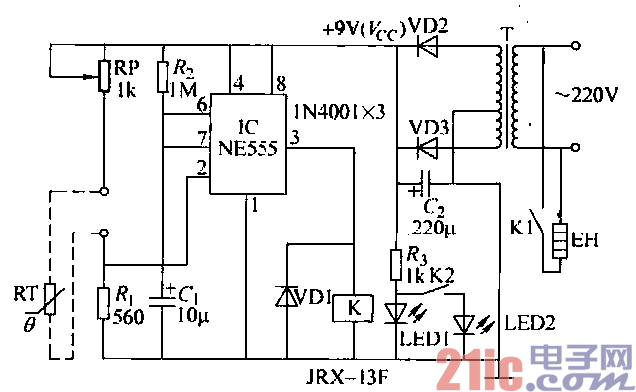

(1)電路組成該魚類養殖用恒溫控制器電路由電源電路和溫度檢測控制電路組成，如所示。

??? 電源電路由電源變壓器T、整流二極管

VD2、VD3、濾波電容島，限流電阻剮和電源

指示發光二極管LED1組成。

??? 溫度檢測控制電路由熱敏電阻RT、電阻

品、Rz、電容C．、電位器RP、時基集成電路

1C、加溫工作指示發光二極管LED2、繼電器K

和二極管VD1組成。

??? (2)電路原理交流220V電壓經T降壓、

VD2和VD3整流及G濾波后，產生+9V電壓

(ux．)供給1C，同時經R3將LED1點亮。

??? 在水溫低于RP的設定溫度時+RT的阻值

變大．使lC的②腳電壓低于V( 1;／3，1C的③腳

輸出高電平，K通電吸合，其常開觸頭Kl和KZ接通，電加熱器EH通電工作，加溫工作指示發光二極管

I，ED2點亮。

??? 隨著水溫度不斷上升，RT的阻值也隨之變小，當水溫超過設定水溫值時．IC的②腳電壓將高于u，，／

3．③腳由高電平變?yōu)榈碗娖剑筀釋放，EH斷電而停止加溫．LED2熄滅。

??? 以上過程周而復始，即可使水溫恒定為設定水溫值附近。
