風機動力設備的傳統控制方法是通過手動或繼電器控制，存在著可靠性和靈活性差的問題。比如，由

于電動機的容量大，就存在起動花費時間長、起動電流犬、運行安全可靠性差等問題。為此，需要采用多

項措施實現高壓離心風機的自動控制，并保證系統的安全運行。本例討論P(yáng)LC對高壓離心風機進行控制的

問題。

??? (1)系統控制要求為了解決上述問題，需要采用在起動離心風機時減少起動負荷、通過星一三角轉換

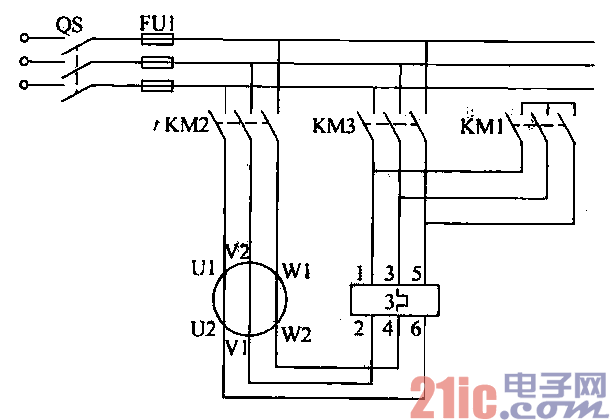

法來降低起動電流、進行安全互鎖控制等措施。風機電動機起動主電路如圖26-21所示。

其中接觸器KM1、KM2接通，KM3斷開時，風機電機線圈為星形聯結；KM2、KM3接觸器接通，KM1

斷開，風機電機線圈為三角形聯結}KM1、KM3應互鎖。

??? (2) PLC選型及I/O定義系統由一臺OMROM公司生產的coMl型PLC進行控制。PL.C的I/O地

址分配見表
