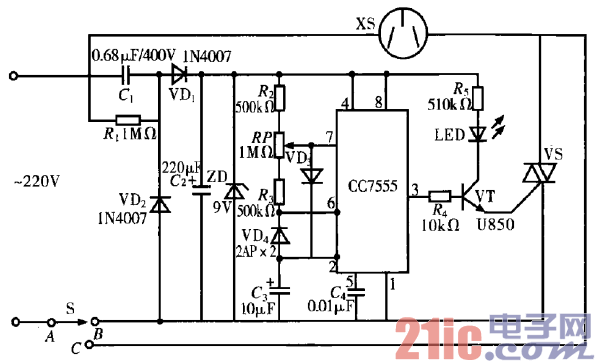

電路工作原理：CC7555電路與外圍元件組成占空比可調的方

波脈沖振蕩器，利用VD，、VD4將電容C，的充放電回路分開，再

調節電位器RP就能改變脈沖振蕩器的占空比。使用時，將電風扇

的電源插頭插入插座xs中，S為功能選擇開關，“S”置于A-*B位

置時，為自然風功能。此時，220 V交流電源經C，降壓，VD,、

VD2整流，c2濾波，ZD穩壓，得到9 V直流電供給CC7555電路工

作電源，CC7555電路開始振蕩，由3腳輸出方波脈沖，當3腳輸

出高電平時，三極管VT導通，雙向晶閘管vs的控制板得到觸發

電壓而導通，接通插座( xs)的交流電源，電風扇得電運轉，同

時發光二極管LED發出紅光指示，插座xs得到220 V交流電源。

當CC7555電路的3腳由高電平變?yōu)榈碗娖綍r(shí)，三極管VT截止，

雙向晶閘管vs控制極失去觸發電壓而截止，切斷xs插座的交流

電源，電風扇停止運轉。
