小功率UPS電源電路:

下圖是一款小功率在線式后備(UPS)電源電路。其工作原理是:

IC1構(gòu)成50Hz時鐘發(fā)生器，由10、11腳輸出對稱的但相位相方的方波。T1、T2組成功率放大電路，其輪流導通，在X2的原邊形成頻率為50Hz的脈動電流，并在X2的副邊感應出同樣頻率的220伏電壓。

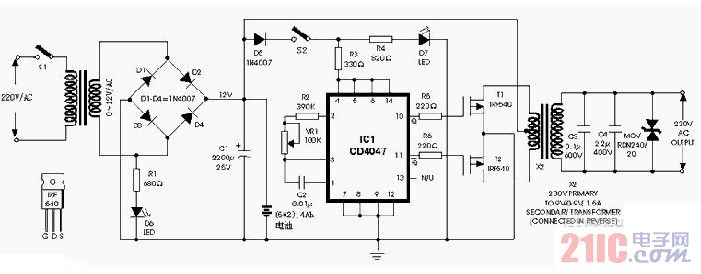

圖 小功率UPS電源電路

制作及調(diào)試:

制作時，X2可使用帶中心抽頭的（9-12伏）電源變壓器，其低壓端接T1、T2，中心抽頭接電源正極。變壓器功率由實際需要定，并要考慮T1、T2的功率，需要在T1,T2上加上散熱器。另外，制作時注意安全，輸出端的C3,C4,MOV可以根據(jù)需要取消掉。如果負載為電阻性，可以提高IC1的震蕩頻率，并且將變壓器換成鐵氧體變壓器，可以做更大功率。
