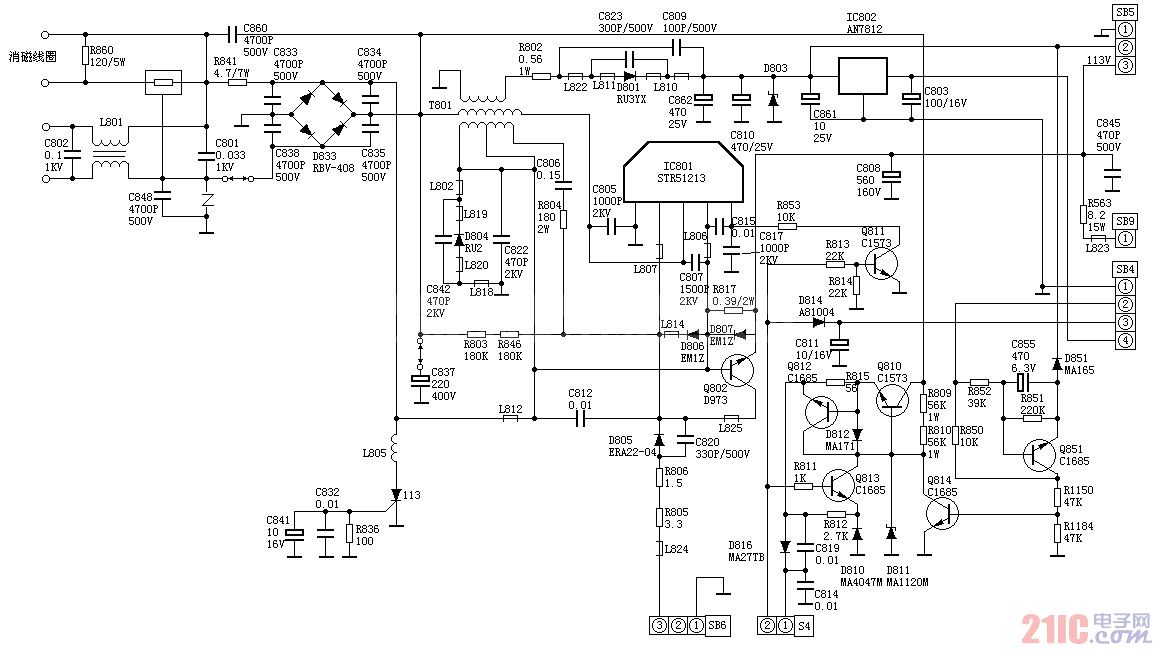

如圖是松下L15開關電源電路圖。

采用松下M15L機芯的電視機型號有：TC2171、TC2173、TC2185、TC2186、TC-D21、TC-D25等。由STR50213構成主開關電源，屬于串聯型穩壓電源。

振蕩電路

C847上近300V的直流電壓經儲能變壓器的初級繞組P1、P2加到IC801（3）腳內部開關管的C極上，同時經R803加到IC802（2）腳內部開關管的B極上，從而使開關管開啟導通。這樣，P1、P2繞組的電壓耦合到F2、F3繞組，產生的正反饋電壓經C806、R804加到IC801的（2）、（4）腳（即內部開關管的B、E腳），使開關管迅速飽和。

開關管飽和期間，電流從IC801的（4）腳流出，在C808上建立113V的直流電壓，同時T801儲存磁能。這時，由于反饋電容C806不斷被充電，使IC801（2）腳內部開關管的電壓越來越低，當下跌到不能維持開關管飽和時，開關管將退出飽和狀態使C極電流減小，造成T801各繞組的感應電壓極性全部翻轉，F(xiàn)2、F3繞組上的電壓又經C806、R804使開關管迅速截止。

開關管截止后，C806經R805、D806、F3、F2繞組放電，同時300V電壓經R803給C806反向充電，使IC801的（2）腳電位上升，同時行逆程脈沖經D805送到IC801的（2）腳，使開關管的截止期結束，經正反饋后又進入飽和狀態，如此便形成振蕩。

穩壓電路

穩壓電路由STR50213內部完成。

保護電路

Q834為113V過壓保護電路，當113V正常時，Q834截止，如113V過高，則Q834導通，113V被短路，開關電源停振。

Q851為12V短路保護電路，如12V短路，則Q851導通，Q814截止，此時相當于遙控關機。

M15L機芯還有幾路保護，都是針對IC601的（42）腳的。

輔助電源和遙控關機電路

正常開機時，CPU的（6）腳輸出高電平，使Q814導通，此時Q810、Q811、Q812、Q813均截止，輔助電源不工作。

在待機時，CPU的（6）腳輸出低電平，使Q814截止，Q811導通，IC801的（5）腳經R853接地，主電源電路停止工作，另一方面，300V直流電壓經R809、R810給Q810B極提供偏置電流，Q810導通，Q810的電流流過R815、D813指示燈、D814在C811上產生5V直流電壓，作為CPU的供電電壓。Q813是5V電源的穩壓電路，由R812、D810構成4.3V基準電路，給Q813的E極提供4.3V基準電壓，Q813的B極由R811提供5V取樣電壓，D811為10V穩壓管。
