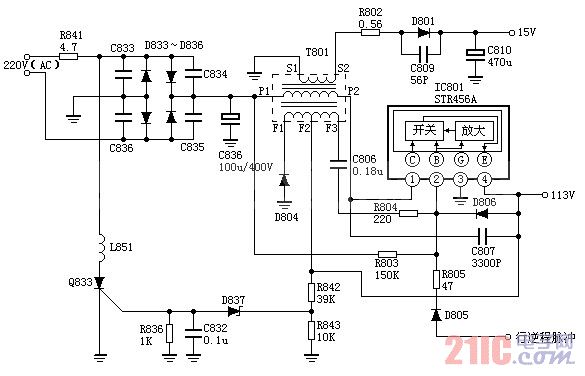

如圖是松下M12H開關電源電路，采用松下M12H機芯的彩電有：松下TC-230H、TC-2030DHN、TC-830D、TC-840D等。

振蕩過程

C836上的約300V直流電壓，一路經T801的P1、P2繞組加到IC801的（1）腳內部開關管的C極，同時經R803加到IC801的（2）腳內部開關管的B極，開關管開始導通，E極電流從IC801的（4）腳流出。T801的P1、P1繞組電流增大，產生感應電壓，耦合到F2、F3繞組，此時F2、F3繞組的感應電壓極性為F2正F3負，此電壓經C806、R804加到IC801的（2）、（4）腳，從而使開關管電流進一步增大，強烈的正反饋使開關管迅速飽和。

開關管飽和后，T801初級繞組的電壓線性增大，一方面在IC801的（4）腳形成113V直流電壓，同時T801儲存磁場能量。隨著C806不斷被充電，使IC801（2）腳的電壓不斷下降，最后使內部開關管退出飽和狀態。

開關管一旦退出飽和狀態，T801的P1、P2繞組電流將減小，T801各繞組的感應電壓極性將翻轉，F(xiàn)2、F3繞組的電壓又經C806、R804送到IC801的（2）、（4）腳，使開關管的電流進一步減小，如此循環使開關管很快截止。

開關截止后，T801 S1、S2繞組的電壓使D801導通，在C810上建立16V電壓；F1、F3繞組使D804也導通，T801中儲存的磁場能量經D804釋放給113V負載，同時C806經R804、D806、T801的F2、F3繞組放電，300V電壓經R803給C806反向充電，使IC801的（2）腳電壓回升，行逆程脈沖也經D805、R805送到IC801的（2）腳，使IC801提前導通，開始又一個振蕩循環。

穩壓電路

穩壓電路由STR456A內部自動完成。

保護電路

如果113V電壓升高，經R842、R843分壓后使D837導通，可控硅Q833導通，220V交流電被短路，保險絲燒毀。
