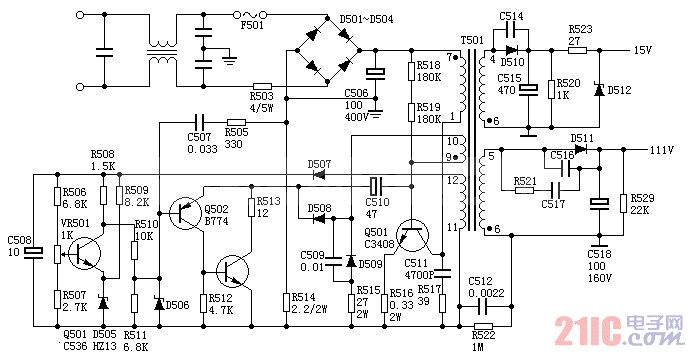

如圖所示的是三洋80P開關電源電路，采用三洋80P開關電源的機芯有：三洋CTP-3515、CTP-3525、CYP3915、CTP6916、CTP6921、CTO3227、昆侖S371、上海Z651-1及康藝彩電等。

振蕩電路

300V電壓經R518、R519加到開關管Q504的B極，Q504開始導通。T501的（9）、（10）腳為正反饋繞組，正反饋電壓極性是（9）正（10）負，經Q504的B、E極、R516、R515和D509構成正反饋，使Q504迅速飽和。

Q504飽和后，T501的初級繞組電流線性增大，該線性增大的電流在R514上產生上負下正的鋸齒波壓降，此壓降經R505、C507送到Q502的B極，鋸齒波電壓迭加在Q502B極的6.8V直流電壓上。當Q502的B極電壓低于某值時，Q502導通，使C510的左端幾乎接地，C510右端的負電壓使Q504截止。

Q504截止后，T501的各繞組感應電壓極性全部翻轉，次級繞組使D510和D511導通，經C515、C518濾波后得到12V和111V的之流電壓。

Q504的截止由T501的（10）、（9）繞組產生的（10）正（9）負的反饋電壓經D508和C510來維持，同時C510被充電，產生左正右負的電壓（約4V），與此同時，T501電平（7）、（1）繞組與C511、R517和C506產生自由振蕩，半個周期后，T501中各繞組的感應電壓極性再次翻轉，Q504又進入飽和狀態，如此循環便形成了振蕩。

穩壓過程

Q501及周邊元件構成取樣穩壓電路，T501的（11）、（12）腳為誤差電壓取樣繞組，正常時C508上的電壓為30V，顯然，輸出電壓的大小變化將在C508上反映出來，Q501的E極接基準電壓，取樣電壓經R506、VR501、R507分壓后送到Q501的B極，從而控制了Q501的導通程度，也就控制了Q502的B極電位，從而控制了Q504導通期的長短，也就控制了輸出電壓。調節VR501可改變輸出電壓的大小。

D506為保護管，當Q502的B極電壓大于9V時，D506便擊穿導通，Q502也導通，開關管Q504停振。
