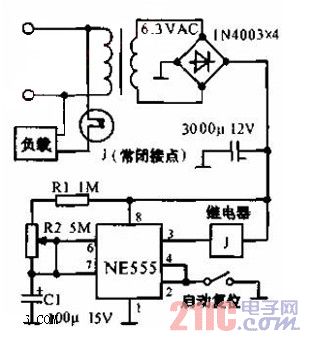

如圖所示的是供電0~1小時的時定交流電源電路圖，由555構成1小時之內定時器，J為線圈阻抗212ΩIRC MR312C繼電器，或電流小于200mA的12V繼電器。圖中參數，延遲時間為3~58分鐘。如果要得到其它定時范圍，可改變R2和C1的值。從頂部順時針看NE555R 腳順序?yàn)?、3、4、2、1、7和6。
