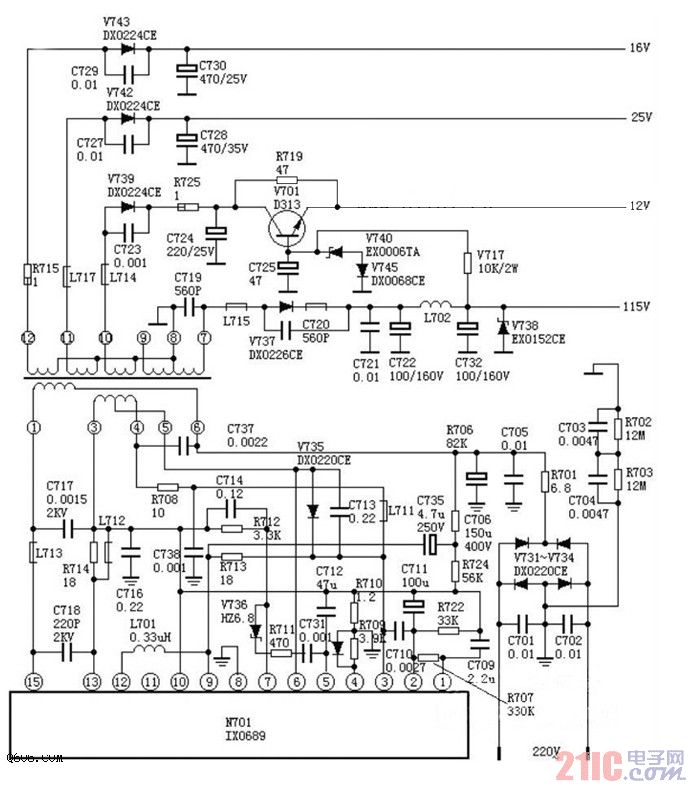

IX0689電源被廣泛運用于國內各種品牌的TA兩片機中，是國產機用得最多的電源之一。

振蕩電路

300V直流電壓經R707、R724分壓后，再由C735、L701加到N701的（12）腳，IX0689的（12）腳是內部開關管的B極，于是開關管開始導通，電流從（15）腳C極流入，從（13）腳E極流出，經R714、R710到熱地。

T701的（3）、（5）腳為正反饋繞組，在開關管導通時，正反饋電壓的極性是（5）正（3）負，（5）腳電壓經V735、R713、L701加到N701的（12）腳，使開關管的電流進一步增大，如此循環使開關管很快飽和。

開關管飽和期間，電能轉為T(mén)701中的磁能。隨著N701（13）腳流出的電流不斷增大，R710兩端的壓降也不斷增大，當R710上的壓降達到1V左右時，開關管開始退出飽和狀態。

開關管一旦退出飽和，T701各繞組的感應電壓極性全部翻轉，正反饋繞組（3）、（5）腳的極性為（3）正（5）負，（5)腳的負電壓經C713、R713、L701加到IX0689的（12）腳，使內部開關管的電流進一步減小，如此循環，使開關管迅速截止。

開關管截止期間，開關變壓器次級各繞組的整流二極管全部導通，將儲存在開關變壓器中的磁場能轉變?yōu)殡娔?，供整機各路負載，同時，T701的（1）、（6）繞組與C717、C718、R710和C706構成振蕩回路，當振蕩半個周期后，重新使T701的（6）腳為正（1）腳為負，耦合到（3）、（5）繞組使開關管重新導通。

穩壓過程

在開關管截止期間，T701（3）、（4）繞組上的電壓使IX0689（2）、（3）腳內部整流管導通，在C711上建立約27V的直流電壓，C711上的電壓加到IX0689的（10）、（2）腳內部取樣基準比較電路。當電網不穩或115V輸出波動時，C711上的電壓也跟著波動，經內部取樣比較，最后從（9）腳輸出，對開關管的導通周期自動調整，從而使115V輸出電壓穩定。

1.當開關管過流時，R710兩端的壓降也必大，此電壓經R712加到IX0689的（7）、（8）腳，使內部保護管導通，經（9）腳對開關管的B極電流分流，也就是說對開關管的電流進行限制。

2.當電網電壓升高時，T701初級繞組在開關管飽和期間其電流上升的速率將增大，從而使T701的(3)、(5)繞組正反饋電壓增大，V736將擊穿導通，IX0689的（7）腳內部管子導通，經（9）腳對開關管的B極電流分流，即保護了開關管。

3.115V輸出端接有穩壓管V738，當輸出電壓大于130V時，V738擊穿，使開關電源停振。
