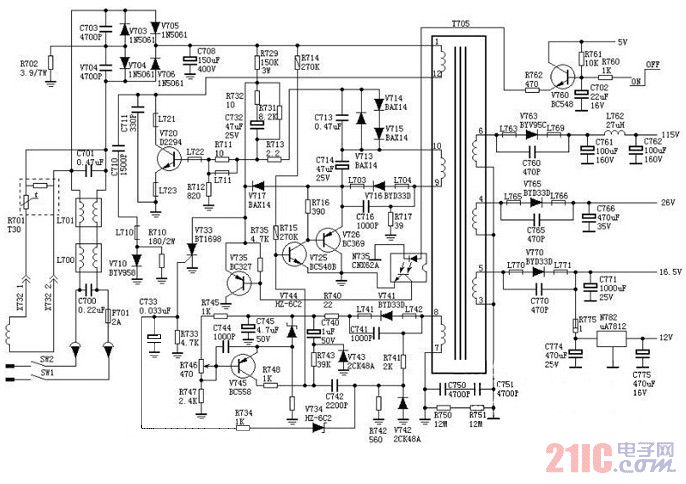

如圖所示的是金星兩片機電源電路圖，該電源也稱X53P電源或X56P電源，在國產的各種型號、各種尺寸的彩電中有著廣泛的應用，區別在于各型號的彩電上所標的電路位號有所不同，但電路程式是完全一樣的，以金星C498為例，介紹一下工作原理。

振蕩過程

C708上約300V的直流電壓，經R729、R731、L711加到開關管V720的B極，V720開始導通，C極電流增大，T705的（1）、（12）腳產生感應電動勢，其極性為（1）正（12）負，正反饋繞組也產生（10）正（9）負的感應電壓，此反饋電壓經C713、V713、R713加到V720的B極，使V720的電流進一步增大，如此循環使V720迅速飽和。

V720飽和后，T705（1）、（12）腳繞組中電流線性增大，磁場能量儲存在T705中。當V720的C極電流大于β×B極電流時，C極電流停止增長，T705中各繞組的感應電壓極性全部翻轉，正反饋的結果使V720迅速截止。

V720截止期間，V763、V765、V770均導通，建立115V、26V、16.5V三組電壓，當T705中的磁場能釋放完以后，維持V720截止的反饋電壓也逐漸消失，V720又經R729、R731獲得偏置電壓而重新導通，開始又一次振蕩。

開關管V720由導通轉為截止的時刻取決于脈寬調制管V725、V726開始導通的時間，C714上的電壓由V716整流得到，極性為下正上負，在V726導通期間，C714的下端經V726接地，上端的負電壓經V715、V714加到開關管的B極，開關管立即截止，而V725、V726的導通狀態受C742的充、放電影響。

開關管V720由截止轉為導通的時刻，取決于T705中磁能的釋放及（1）、（12）繞組與C710、C711的諧振情況。

穩壓過程

穩壓電路由V745及周邊元件組成，T705的（7）、（8）繞組為取樣繞組，經V741整流、C745濾波，C745上的電壓反映了輸出電壓的大小，假如輸出電壓升高，則C745上的電壓也升高，V745的C極電壓升高，V725、V726提前導通，開關管提前截止，輸出電壓自動下降到110V。

保護電路

保護電路由V733、R734、V734等元件組成，V734為6.2V穩壓管，正常情況下，R742兩端的脈沖電壓為3.5V左右，V734不能導通，保護電路不工作，一旦發生輸出電壓過高，則R742兩端的脈沖電壓也升高，當升高到大于6.2V時，V734導通，V733也導通，將C732的正端短路接地，開關脈沖全部讓C732短路掉，開關電源停振。

待機/開機控制

待機時，CPU的POWER腳輸出高電平，V760的E極也為高電平，光耦V741導通，V735也導通，將C732的正端短路接地，開關脈沖全部讓C732短路掉，開關電源停振。開機時，CPU的POWER腳輸出低電平，V760、光耦、V735均截止，該路對開關電源無影響。
