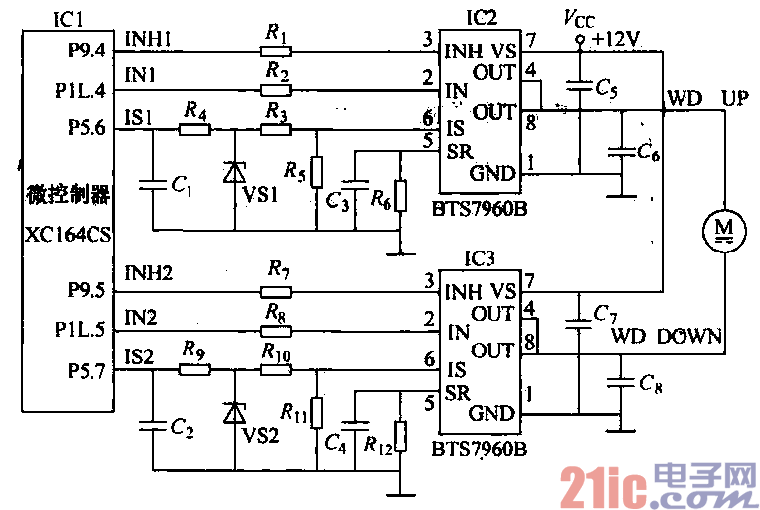

采用兩個半橋智能功率驅動芯片BTS 7960B組合成一個全橋驅動

器，驅動直流電動機轉動，使車窗上升或下降。BTS7960B是應用于電動機驅動的大電流半橋集成芯片，

它帶有一個P溝道的高邊MOSFET、一個N溝道的低邊MOSFET和一個驅動1C。P溝道高邊開關省去了

電荷泵的需求，因而減少了電磁干擾( EMI)。集成的驅動IC具有邏輯電平輸入、電流診斷、斜率調節、

死區時間產生和超溫、過壓、欠壓、過流及短路保護的功能。

??? BTS7960B的通態電阻典型值為16mfl，驅動電流可達4.3A，因此即使在寒冷的冬天，仍能保證車窗

的安全啟動。調節SR引腳外接電阻的大小可以調節MOS管導通和關斷時間，具有防電磁干擾功能。1S引

腳是電流檢測輸出引腳。INH引腳為使能引腳，IN引腳用于確定哪個MOSFET導通。當lN—1且INH—

l時。高邊MOSFET導通，輸出高電

平，當IN=O，且INH-1時，低邊

MOSFET導通，輸出低電平，16位

微控器XC164CS控制。BTS7960B的

開關動作，同對對系統狀態進行定時

監控．接收合適的故障反饋信號，并

通過車載網絡(CAN總線)實現與中

央車身控制器的故障信息和按鍵控制

信息的交換，從而及時在用戶界面上

顯示故障內容，井對電動車窗進行實

時控制I為了避免車窗電動機啟動瞬

間出現電流尖峰。通過對下橋臂開關

管進行頻率為20kHz的脈寬調制

( PWM)信號控制，實現軟啟動功能．
