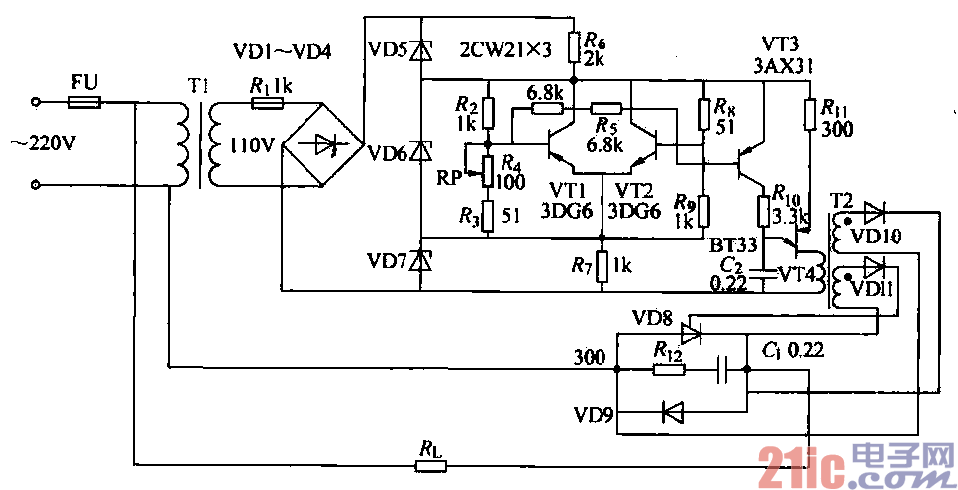

組成差動放大器的兩只晶體管的分壓式偏置電路，同時這四只電阻又是測量橋的四

個橋臂。其中品為鉑電阻，它的阻值隨溫度的升高而增大，隨溫度的降低而減小，它還是放人電爐中的

測溫元件。改變電位器RP的阻值可以給定一個爐溫。當爐溫與給定溫度相比偏低時．R4阻值減小，電橋

失去平衡．VT2基檄電位下降，集電極電流減小。由于兩管的集電極電流都流過發射極電阻，因而

兩管的射極電位下降，VT1的集電極電流增大，集電極電位下降，充電回路中的晶體管3AX31B基極電位

下降，充電電流增大，使觸發脈沖提前，晶閘管的導通角增大，爐溫上升。當溫度偏高時，一切變化與上

述相反。因此可利用差動放大器達到自動調節爐溫的目的。
