HA17385開關電源集成控制器內部等效電路圖

HA17385開關電源集成控制器內部等效電路圖
提問者：puzhang549 地點：- 瀏覽次數：2199 提問時間：12-03 18:10
我有更好的答案
提 交
1條回答
uwyywjdwe 12-13 11:26

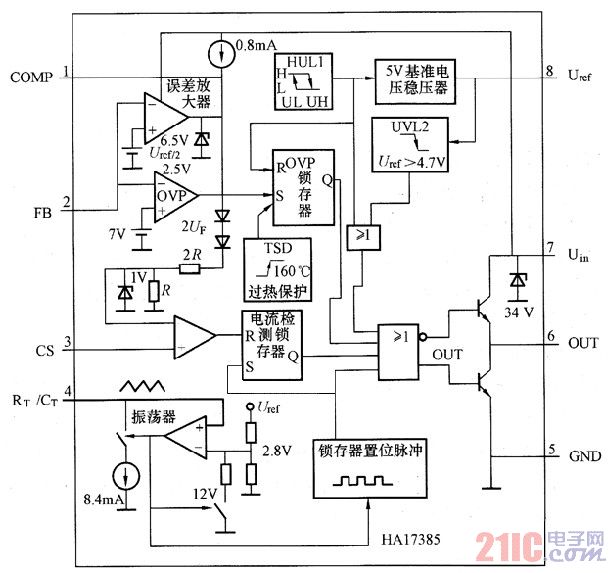

HA17385開關電源集成控制器采用8腳的DIP封裝形式，圖為內部等效電路框圖。由等效電路框圖可得知，HA17385片內有5V基準電壓穩壓器、振蕩器（三角波發生器）、誤差放大器及功率MOSFET驅動電路等構成開關電源所需要的全部電路。PWM波的最大占空比由接在振蕩器RT疌T端子的電阻與電容設定。
