衛星電視接收機高頻解調及電源電路圖

衛星電視接收機高頻解調及電源電路圖
提問者：czxmla 地點：- 瀏覽次數：5720 提問時間：06-05 08:45
我有更好的答案
提 交
1條回答
sdsgsf 06-05 13:55

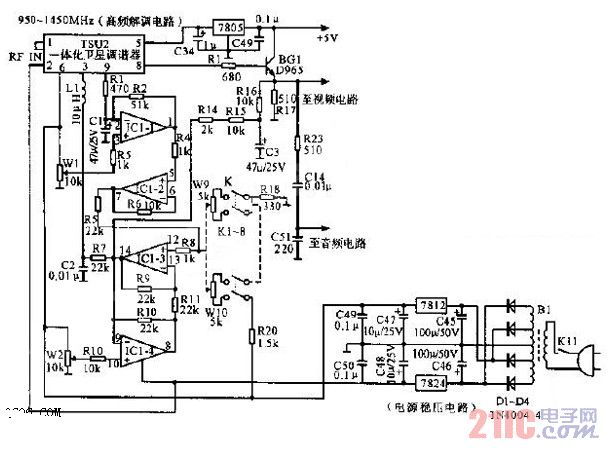

該圖為衛星電視接收機高頻解調及電源電路。參數指值在圖上，便于制作，成本低廉。高頻解調電路采用TSU2一體化衛星調諧器，控制電路由四運放集成電路構成。電源電路由變壓器B1、D1～D4整流及24V、12V和5V穩壓電路構成。
