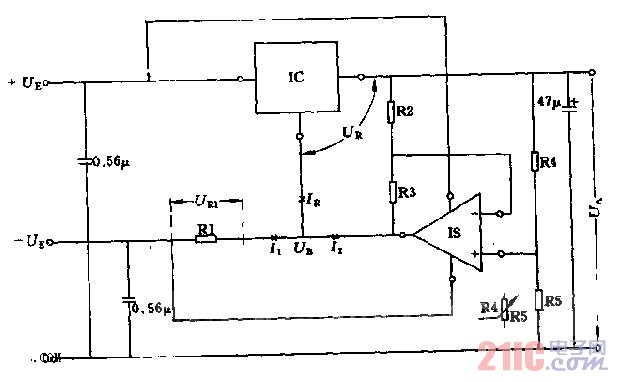

該電路適于下列條件下應用：最低輸出電壓Uamin>0.5V.輸出電壓Ua為Ub與Ur之和，這里Ur為集成穩壓電路的穩壓值。
調節輸出電壓的公式為Ua=Ur.R2/4，在調節支路R4、R5內的電流約1mA（在Ua≈0.5V時）。電阻R的選擇要使方程式I1=Ir+I2中I1最小時Ur1有1V的數值，以確保運算放大器有足夠的負電壓。R2和R3值的選擇決定于R4+R5的值，應使其流過約1mA的電流，即R2+R3=Ur/1mA。
