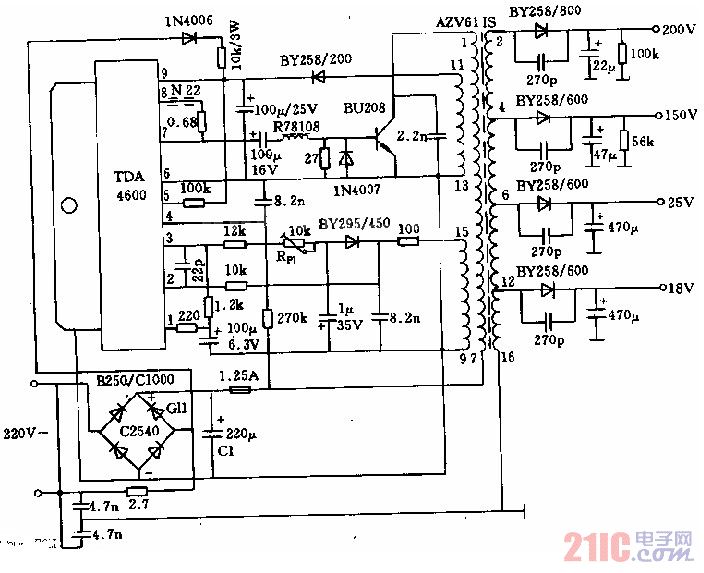

該電路中集成電路TDA4600主要承擔控制、調整和監視開關晶體管BU208的任務，同時也用于起動、正常運行和過載時保護晶體管不致?lián)p壞。電路將交流220V電壓整流和濾波產生300V直流電壓。利用開關晶體管周期地將此電壓加到阻塞交流變壓器的繞組1～7上，TDA4600實現調節。在BU208截止時間內繞組2～16上產生峰值電壓，然后經過四個整流器整流成直流電壓，最后再通過濾波器輸出。
