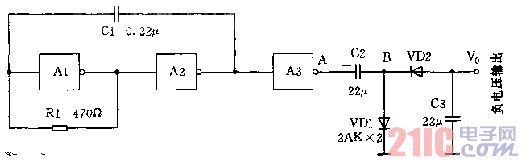

在電子設備中有時需用一組功率不大的負電源，可用三個與非門按圖所示方法連接，即可進行電源極性變換。圖示電路中A1、A2組成約4kHz的自激多諧振蕩器，A3起緩沖作用，同時也起整形作用。當電路振蕩A3輸出高電平時，VD1導通，C2被充電，A正B負，這時VD2截止。當A3輸出端變?yōu)榈碗娖綍r，由于C2兩端電壓不能突破，故此時B點應為負電壓，VD1截止，VD2導通，輸出負電壓。該電路如用+5V作正電源，在空載時可輸出-3V，在負載為430歐時，輸出為-2V；負載為200歐時，輸出為-1.5V；負載為100歐時，輸出為-1V.若要提高負電壓的幅度，可提高A1～A3集成電路的供電電壓即可。
