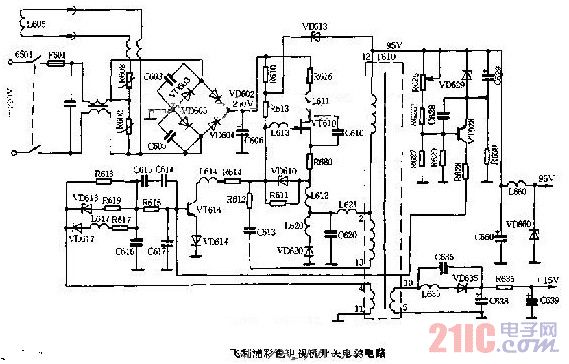

功率型MOS場效應管開關電源與雙極型功率管開關電源一樣，也分串聯型和并聯型兩種，本文以飛利浦彩電的開關電源為例，介紹串聯型開關電源，電路如圖所示，電路由振蕩電路、脈寬調節電路及取樣比較電路組成。其中場效應管VT610及其外圍元件VD610、VD620、C613、C620、C610、L620、R613、R612、R611、R616、R680等組成自激振蕩器；VT614、VD618、VD617、VD614、I617、C616、C617、C614、C615、R614、R615、R617、R618、R619等組成脈寬調整電路；VT628、VD629、R625、R626、R627、R628、R629等元件構成取樣比較電路。
