收音機數字式頻率顯示器(C040、556)

收音機數字式頻率顯示器(C040、556)
提問者：manliaijun 地點：- 瀏覽次數：5683 提問時間：12-08 01:55
我有更好的答案
提 交
1條回答
hope710 12-12 21:47

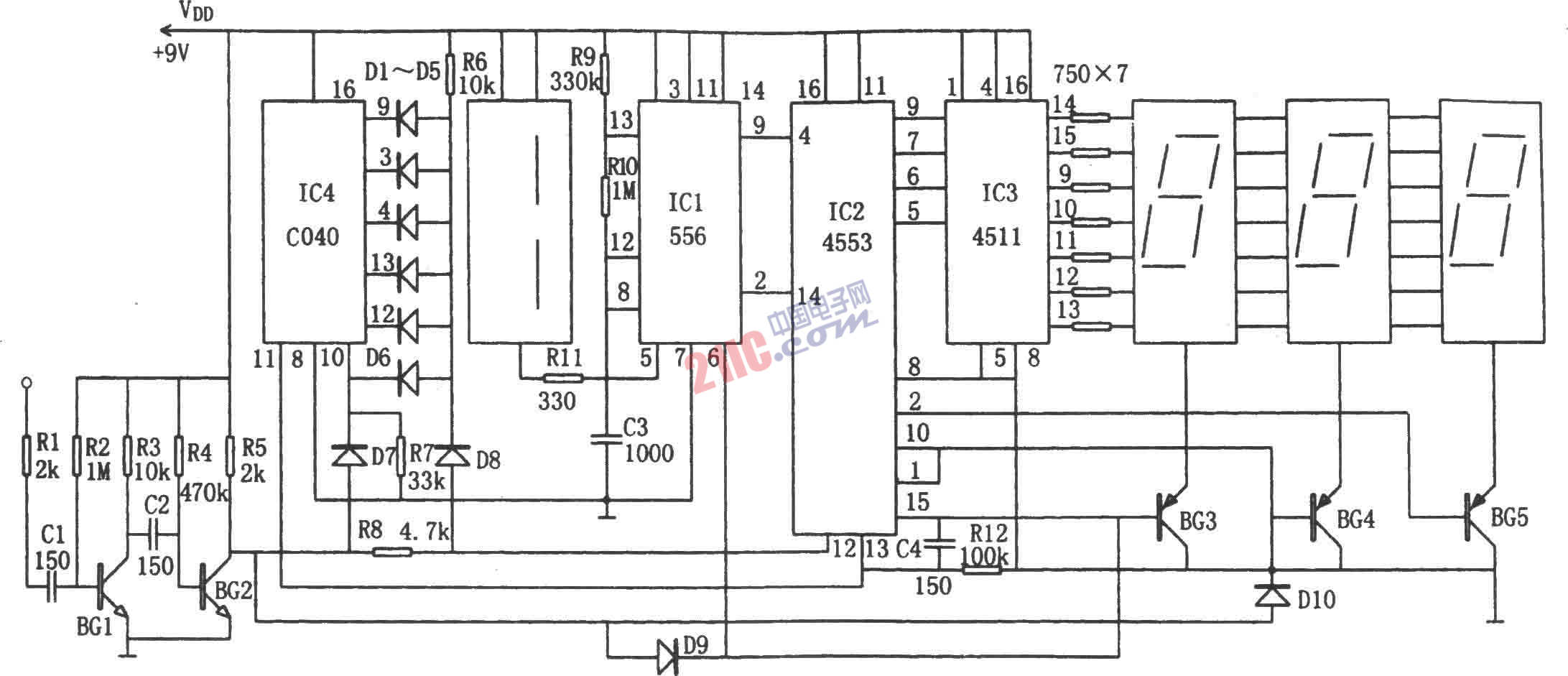

如圖所示為收音機數字式頻率顯示電路。該電路由雙時基電路556(IC1)、BCD碼3位計數器IC2(MC4553)、12位二進制串行計數器／分頻器IC4(C040)、BCD碼七段鎖存／譯碼／驅動器、4只發光數碼管LED等組成。
