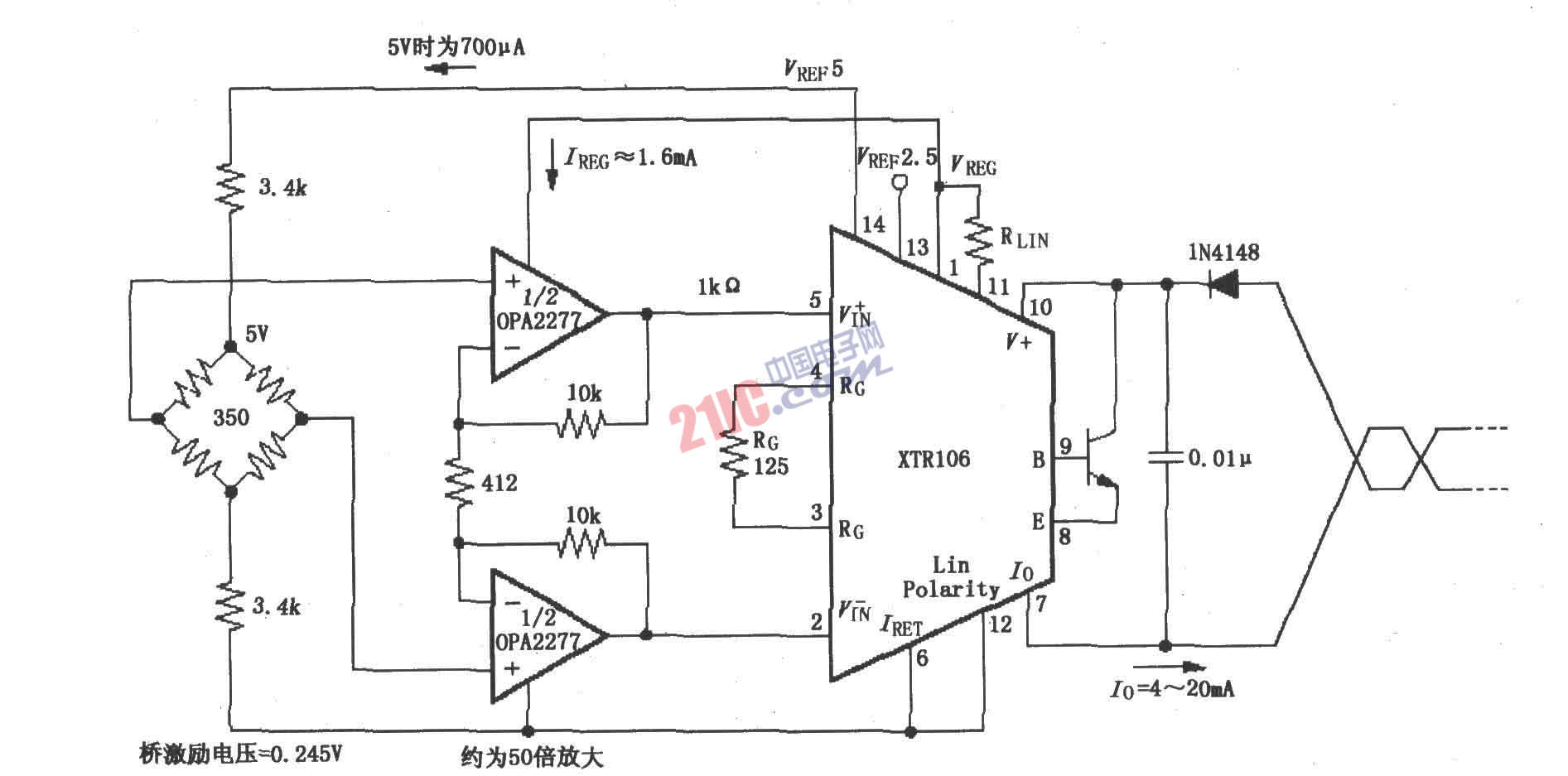

如圖所示，XTR106內部有兩個電壓源(2.5V和5V)可提供激勵，因此可適應范圍很寬的電橋值，無需附加電路即可在低于1kΩ的電橋阻值下工作。XTR106用于低阻電橋時，在電橋兩端串聯電阻(3.4kΩ)以限制激勵電流(<2.5mA)。采用雙運放OPA2277構成放大器作為前置放大器，可補償電橋輸出的減小，同時降低失調電壓和漂移。圖中為校正正橋非線性，ITOTAL=0.7mA+1.6mA≤2.5mA。
?
?
