XTR106校正正(或負)電橋非線性的連接電路圖

XTR106校正正(或負)電橋非線性的連接電路圖
提問者：btvwerwer 地點：- 瀏覽次數：7521 提問時間：02-11 22:29
我有更好的答案
提 交
1條回答
蟹蟹蟹蟹 02-16 14:28

XTR106校正正(或負)電橋非線性的連接電路圖

?

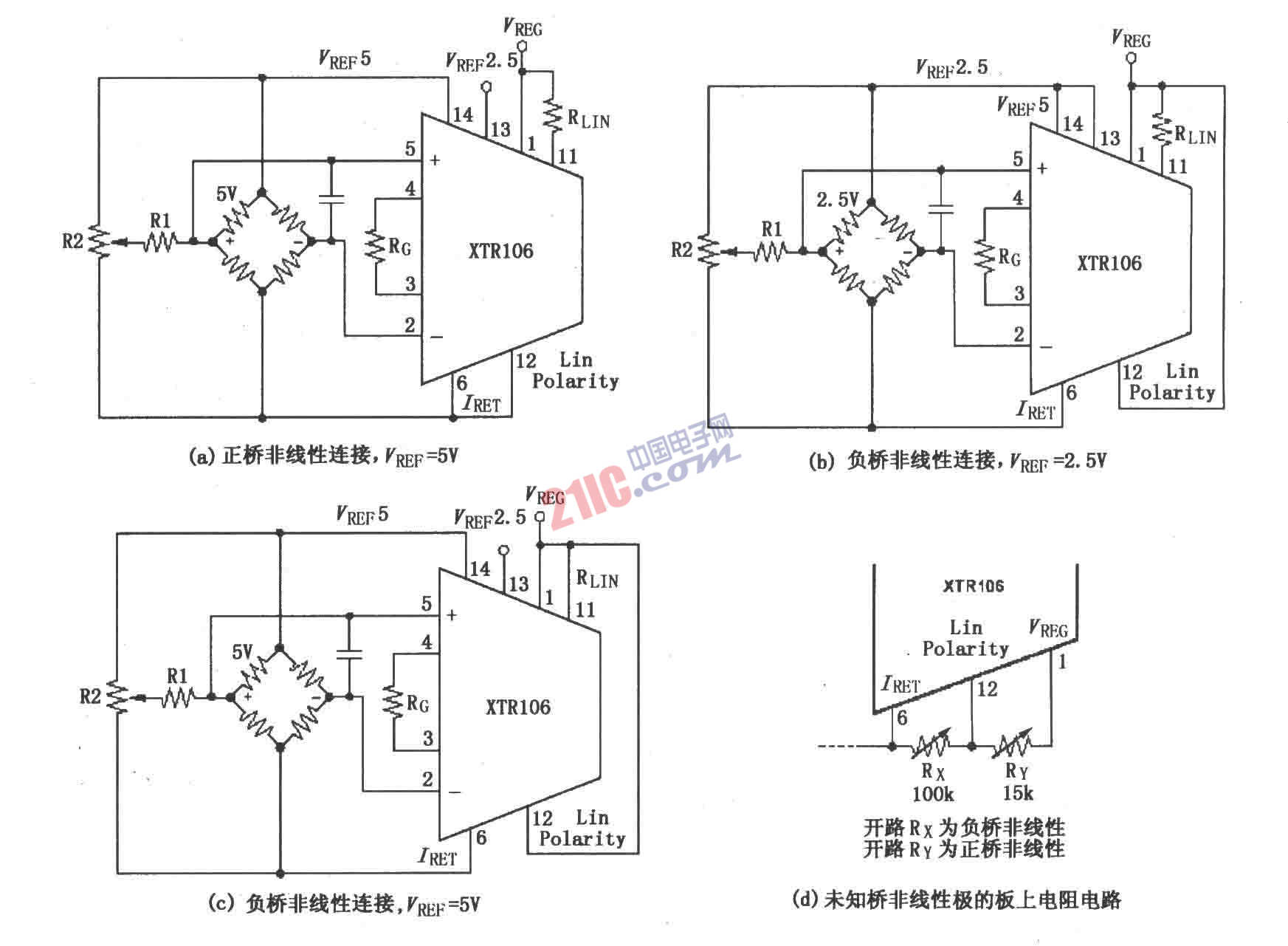

如圖所示為XTR106校正正(或負)電橋非線性的連接電路。線性化電阻

。增益設置電阻。

全標定輸出范圍內調節激勵電壓VREF(Adj)=VREF(初始)×(1+2B)/(1-2B)。KLIN是非線性因數。其2.5V的參考值為9905Ω，5V時的參考值6645Ω。B是相對于VFS的傳感器非線性(為-2.5%非線性，B=-0.025)。VFS是無線性化時的全標定橋輸出。

?

?
