XTR112/114電橋輸入、電流激勵電路圖

XTR112/114電橋輸入、電流激勵電路圖
提問者：小馬哥996 地點：- 瀏覽次數：7322 提問時間：06-11 23:34
我有更好的答案
提 交
1條回答
ijdwiuq 06-12 18:45

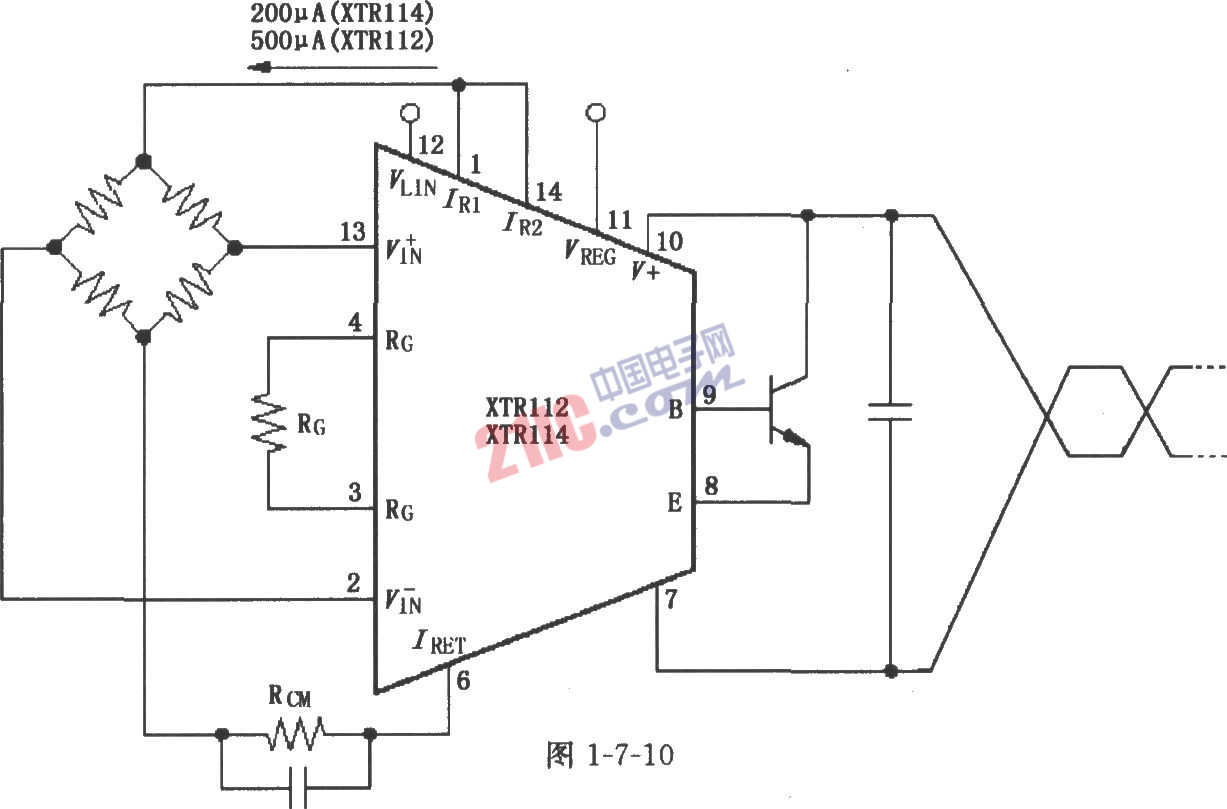

如圖所示，芯片內部的兩個電流源(1腳和14腳輸出)提供電橋激勵，每個電流源的輸出為0.2mA(XTR114)或0.5A(XTR112)。用RCM調節共模輸入電壓，使之為1.25～3.5V。

?

XTR112/114電橋輸入、電流激勵電路圖

?
