XTR110使用外部PNP晶體管的電路圖

XTR110使用外部PNP晶體管的電路圖
提問者：dxbl 地點：- 瀏覽次數：871 提問時間：01-02 08:03
我有更好的答案
提 交
1條回答
zhanmeizhang 01-04 17:05

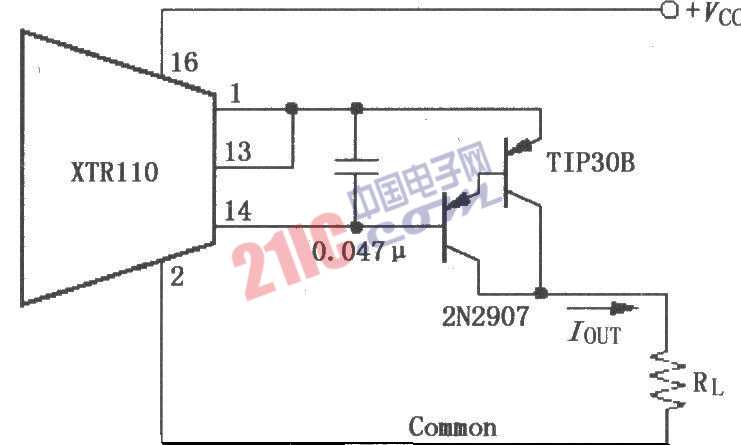

如圖所示，該電路采用兩個分立PNP三極管組成達林頓管，構成外部PNP晶體管QEXT電路，以擴大輸出電流。這里不主張采用集成達林頓管，因為集成達林頓管內部的基極-發射極電阻會引起額外的誤差。三極管的功耗取決于電源電壓和滿刻度輸出電流，PMAX=VCCIOUT

?

XTR110使用外部PNP晶體管的電路圖

?
