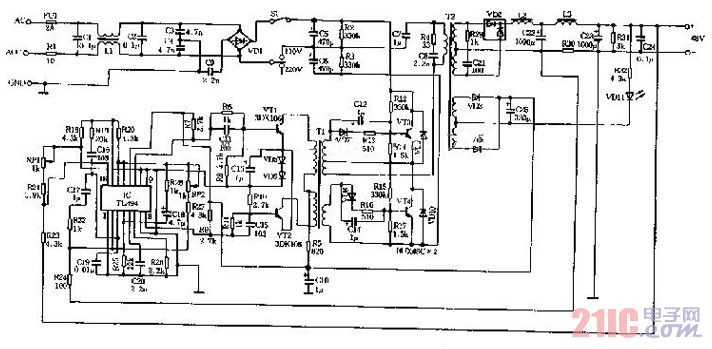

本電源的作用是將輸入220V（或110V）交流電源經開關穩壓方式變換成直流48V輸出。電路如圖所示：當輸入AC220V（或AC110V）并接通開關S1時，輸入電源經保險管FU1，抗干擾濾波電路C1、1.1、C2～C4及全橋VD1整流電路，直接加到由開關功率管VT3、VT4、C5、C6及高頻變壓器T2等組成的半橋式變換器，由T2次級經VD2、L2、C22、L3、C23整流濾波輸出。
