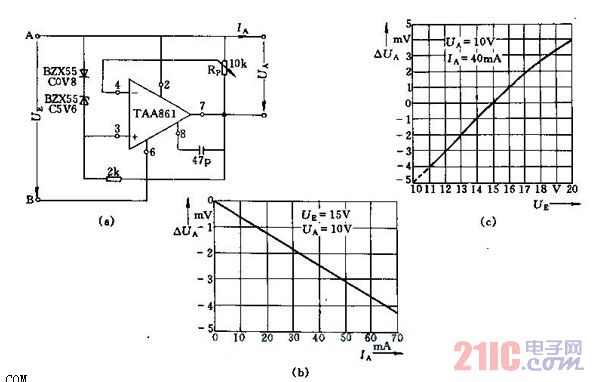

圖電路輸出電壓由電位器Rp調節，并且具有線性調節特性。圖示出輸出電壓偏差Ua同負載電流Ia(0-70mA)的關系曲線，圖為同輸入電壓Ue的關系曲線。
主要的技術數據：
輸入電壓：Ue=11～20V
輸出電壓：Ua=8～18V
最大輸出電流：Ia=70mA
電壓調整率（Ue=1V，Ue=15V，Ua=10V，Ia=40mA）；
負載調整率（Ia=0～60mA，Ue=15V，Ua=10V）；
動態內阻：R1=60m歐
輸出電壓的溫度系數：3～5X10-5 V/K
