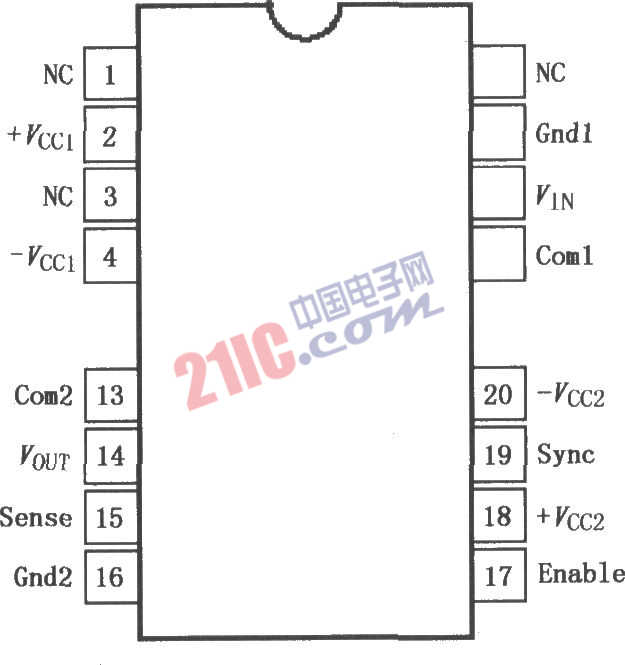

ISO107隔離放大器通過隔離柵提供信號和電源，采用陶瓷側邊引腳混合封裝，內部包括了一個變壓器耦合DC／DC變換器和一個電容耦合信號通道。其電源是利用隔離輸入側的外部調整電路提供，一個內部電流限制電路在當變換器對地短路時進行保護，軟啟動特性限制電源啟動時的初始電流，多通道同步可以將TTL時鐘信號應用于并行同步腳。在保持信號解調器有效狀態下，使能控制可關斷發送驅動器，這個特性可方便地用于低功率應用場合以減小靜態電流。寬的隔離腳距和內部絕緣使得其對2500Vrms連續AC額定隔離等級有足夠的裕量，符合UL544測試方法的100％隔離柵破壞性試驗確保了其可靠性。低隔離柵電容使AC漏電流最小。ISO107使用方便，可用于像PC機這樣緊湊結構的電路板設計。ISO107的引腳排列如圖所示。

?

?

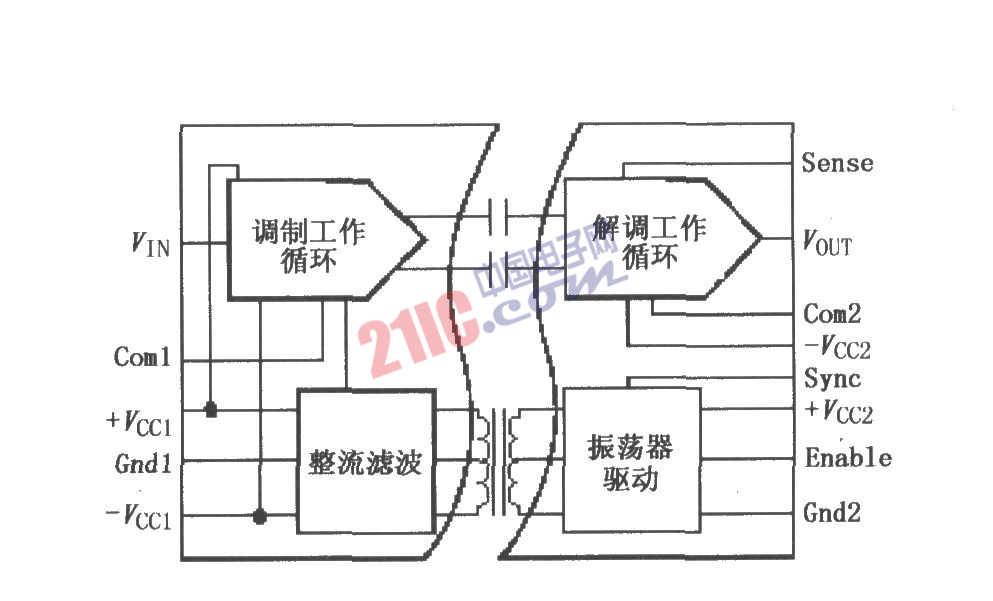

內部等效電路：

?

?

?
