檢測電路電源

ISO120/121的信號與電源的基本連接電路圖

ISO120/121的信號與電源的基本連接電路圖
提問者:yijun362 地點:- 瀏覽次數:6059 提問時間:02-11 15:30
我有更好的答案
提 交
1條回答
safasad21 02-15 08:23

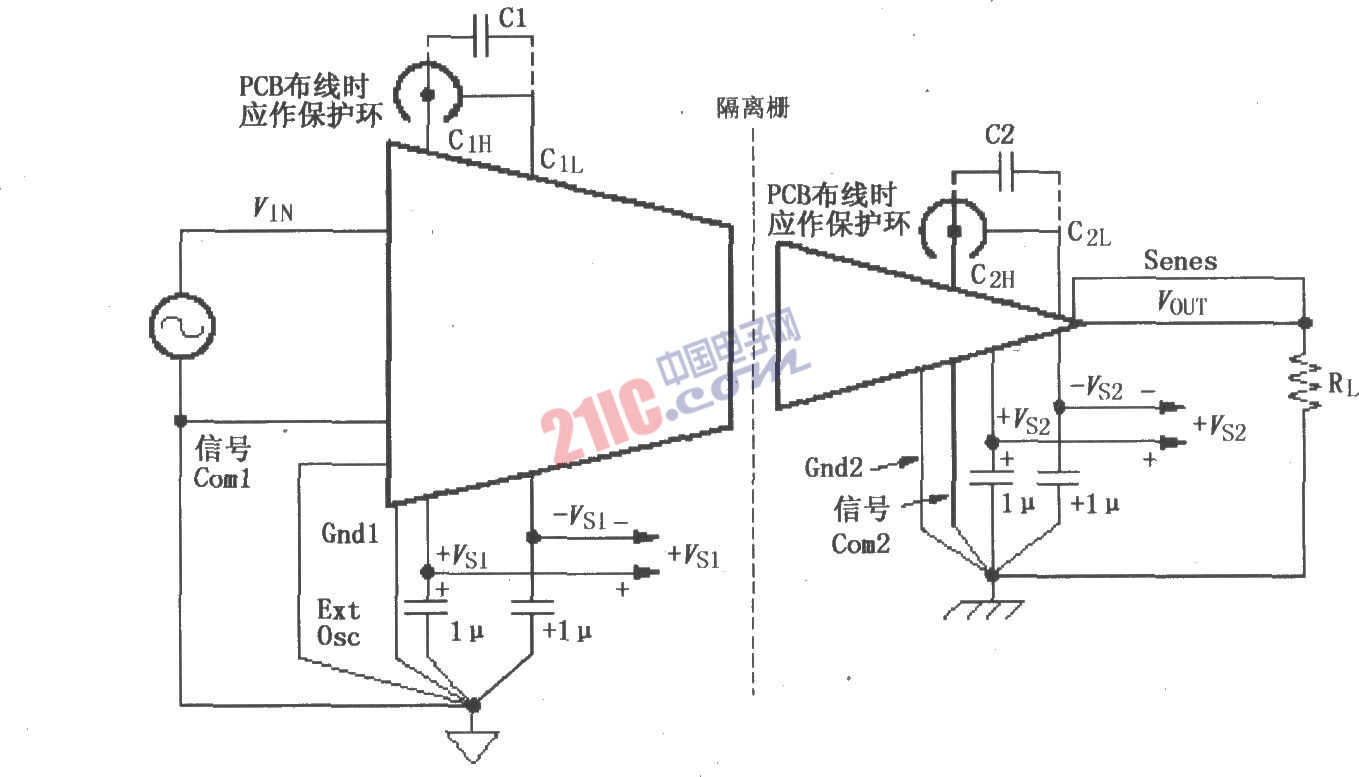

如圖所示為ISO120/121的信號與電源的基本連接電路。每一個電源端都必須有一個1μF鉭電容作為旁路濾波器,印刷電路板布局時應盡可能將旁路電容靠近芯片放置。在設計印刷電路板布線時,所有“地”盡可能獨立走線接到一個公共端,即采用“一點接地”。在噪聲環境中應用時,為了防止噪聲竄入敏感的信號地,在設計印刷電路板布線時應為信號的輸入公共端和輸出公共端提供一個高阻區域。信號公共端必須為偏流提供一條返回地的通路,這個通路的電平應維持在±1V地電平之上。Sense腳必須與VOUT腳相連接或接到遠端負載上,以消除由于長導線傳輸引起電壓降造成的誤差。C1H腳和C2H腳外接積分電容器,連接到內部積分電路求和節點,很容易拾取外界干擾,因此在設計印刷電路板布線時,對于這些敏感點采用“地”作為保護環將之包圍,以達到抗干擾目的。

?

ISO120/121的信號與電源的基本連接電路圖

?
