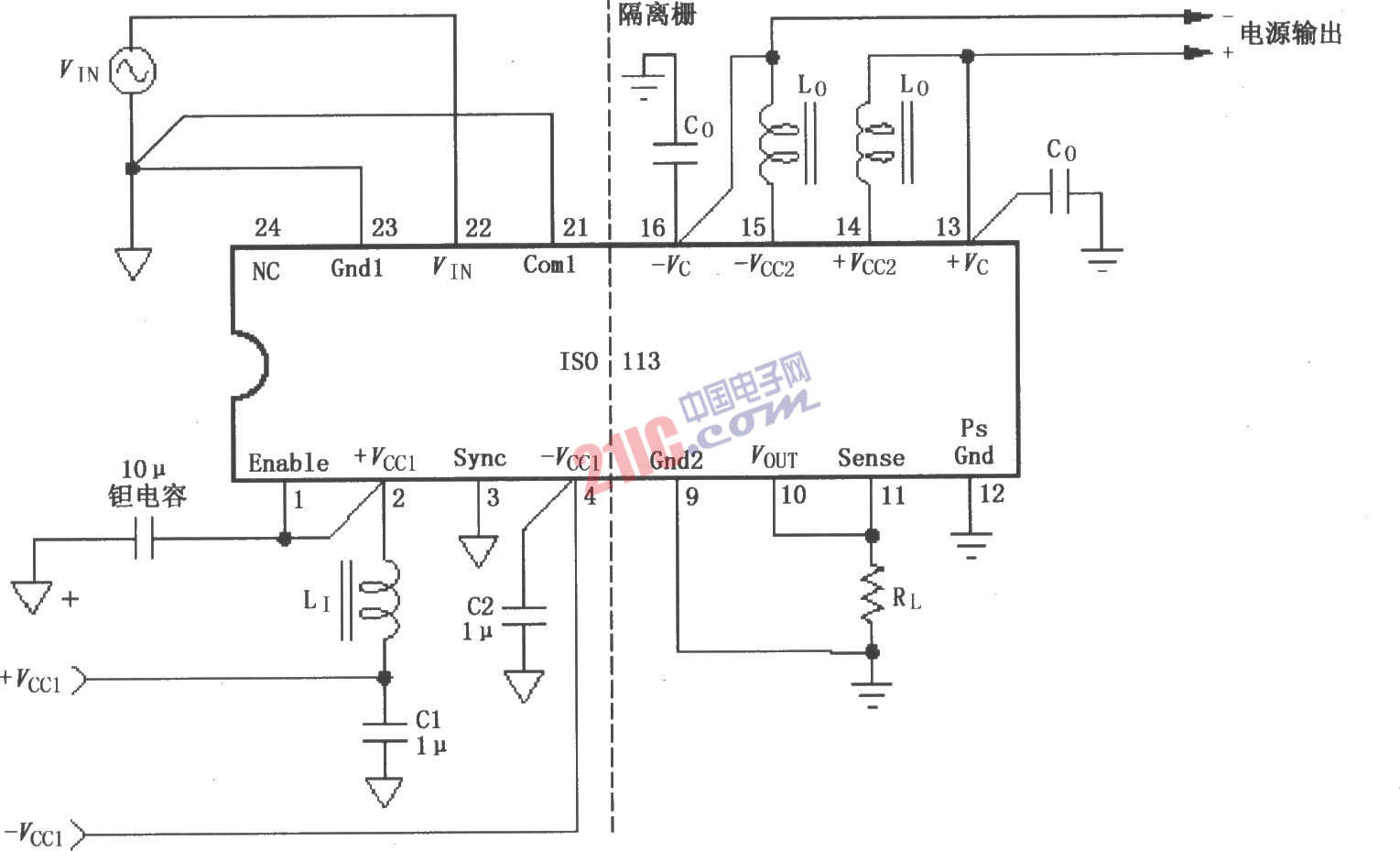

如圖所示為ISO113信號與電源的基本連接電路。每一個電源端都必須有一個旁路濾波器。當隔離電源輸出電流大于±15mA時，建議電源腳采用如+Vcc1腳外接的丌型濾波器。隔離整流輸出腳(±Vcc2)和放大器輸入電源腳(±Vc)可以附加紋波濾波器或校準器。Com1腳接信號源地，Sense接負載上端，以減小由于長導線傳輸引起電壓降造成的誤差。Gnd1與Com1相連接，VOUT與Sense在插座上相連接，否則TTL低電平將禁止內部DC-DC變換器工作。內部變壓器耦合DC／DC變換器由隔離放大器輸入端供電，所有電源腳內部都有一個接地的0．1μF電容。

?

?
