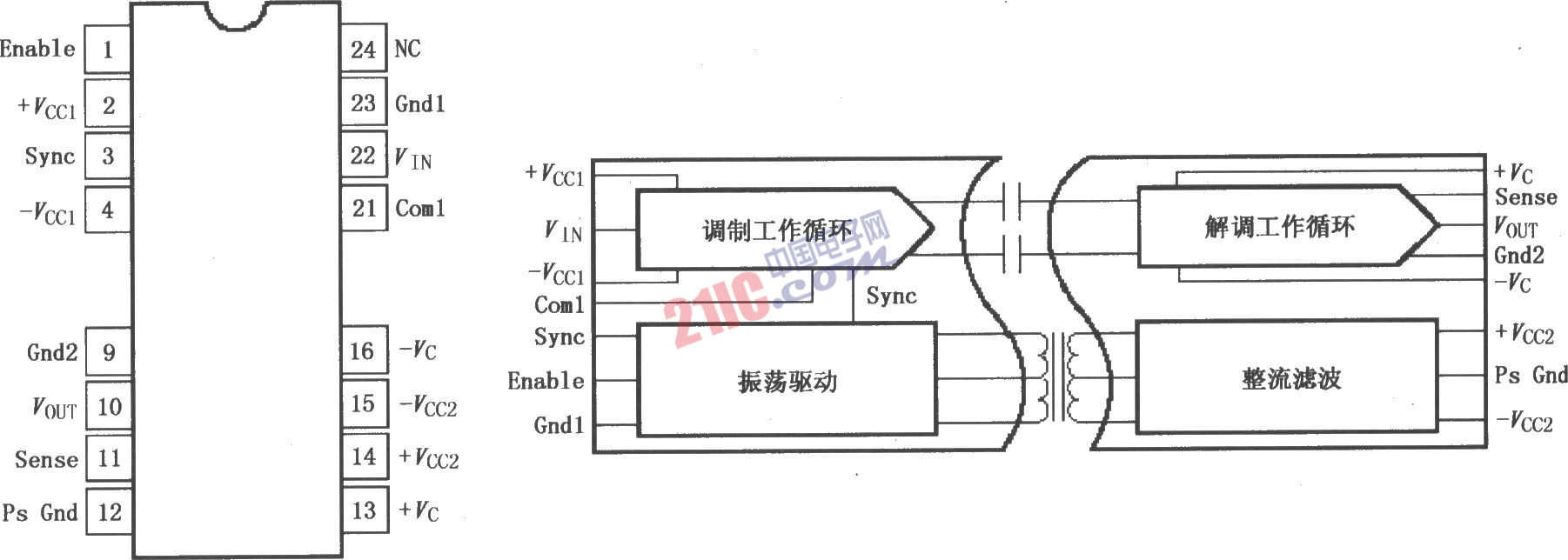

ISO113輸出隔離放大器在一個小的雙倍寬度DIP封裝內，通過隔離柵提供信號和輸出電源，采用側邊銅引腳無密封混合陶瓷封裝，內部包括了一個變壓器耦合DC／DC變換器和一個電容耦合信號通道。其電源是利用隔離輸入側的外部調整電路提供，一個內部電流限制電路在當變換器對地短路時進行保護，軟啟動特性限制電源啟動時的初始電流，多通道同步可以將TTL時鐘信號應用于并行同步側。在保持信號調制器有效狀態下，使能控制開關發送驅動器，可方便地用于低功率應用場合以減小靜態電流。其引腳排列及等效電路如圖所示。

?

?
