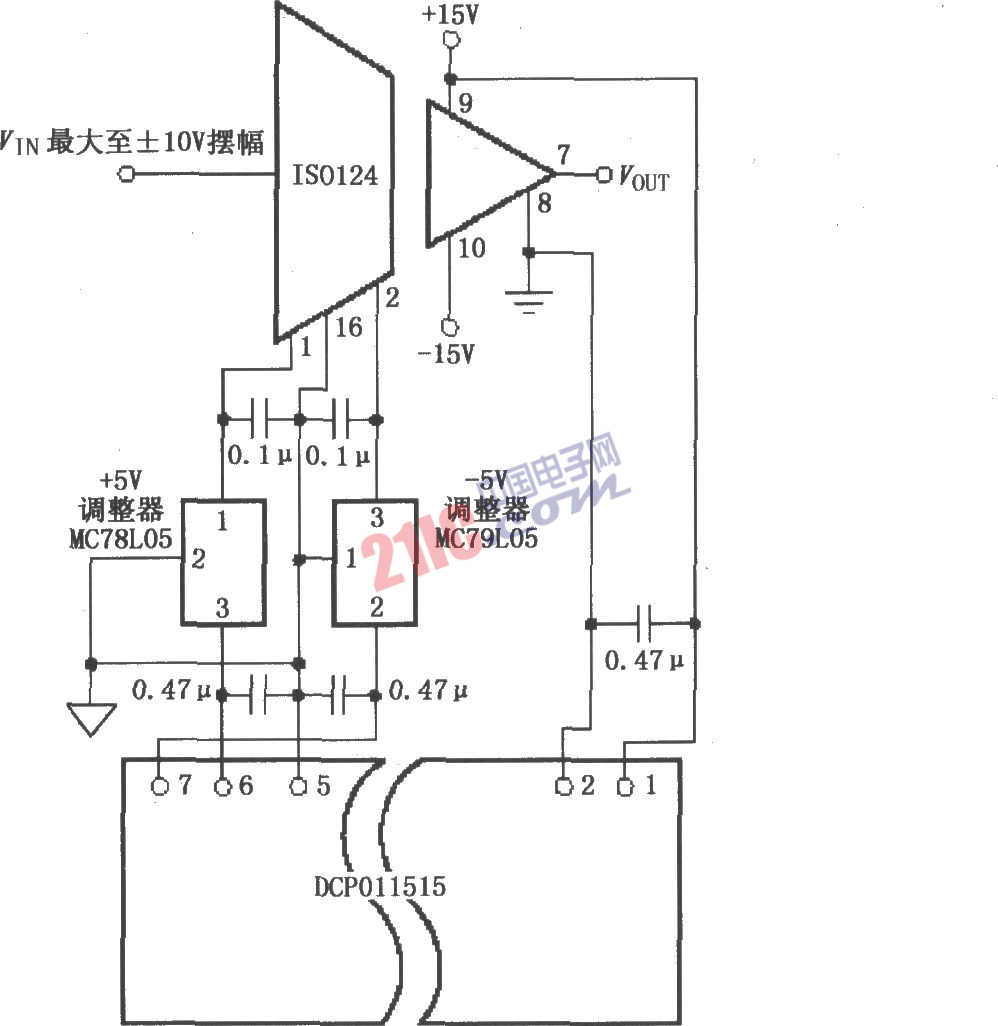

如圖所示為由ISO124與MC78L05、MC79L05和DCP011515構成的外部調整器提高電源抑制比(PSR)的電路。輸入信號VIN(最大擺幅±10V)由ISO124隔離后輸出。隔離式DC／DC變化器DCP011515負責提供隔離電源，而在DCP011515與ISO124之間加了兩個集成三端穩壓電源MC78L05和MC79L05。MC78L05和MC79L05是美國摩托羅拉公司產品，MC78L05為輸出+5V、100mA，MC79L05為輸出-5V、100mA。利用MC78L05和MC79L05作為輔助穩壓調整，使得在不減小±10V輸入范圍條件下可以降低電源抑制比誤差。

?

?
