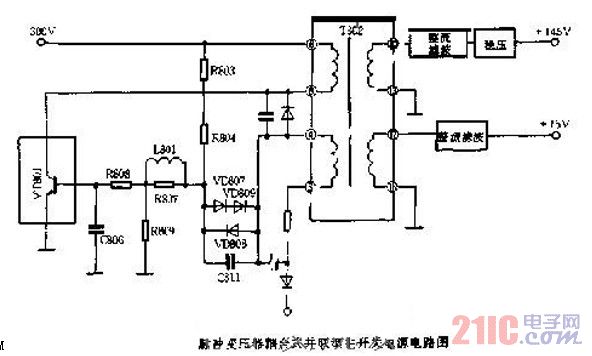

如圖是開關電源中的脈沖變壓器耦合式并聯型的主開關電源電壓，分別輸出145V、15V兩組直流電壓，主要由開關管VT801、脈沖變壓器T802等組成。300V直流電壓一路經開關變壓器T802繞組（6）～（8）加到開關管VT801的集電極上；別一路經啟動電阻R803、R804、R807、R808加到VT801的基極作為偏置電壓，使振蕩電路自激啟動。VT801導通進入放大狀態。于是在T802繞組(6)、(8)和(4)、(3)上產生感應電動勢，且經VD808、R807、R808使VT801基極電位快速上升，形成一個強烈的正反饋，使VT801進入深度飽和狀態。然后C811經過二極管VD807、VD809較快放電，使VT801基極電位較快下降后退出飽和狀態。接著VT801進入另一個正反饋階段，即VT801退出放大狀態后，其基極電位進一步下降，集電極電流迅速減小，VT801進入截止?fàn)顟B(tài)。VT801經過一段休止期后退出截止?fàn)顟B(tài)。此時電源300V又經啟動電路向C811充電。

當VT801基極電位高于發射極電位0.6V時，VT801重新進入導通放大狀態。如此周而復始，振蕩器往復工作，導致VT801工作在開關狀態，并使T802次級繞組分別輸出145V、15V兩組直流電壓。
