ISO122P／124的輸入側電源隔離放大電路圖

ISO122P／124的輸入側電源隔離放大電路圖
提問者：muuwfwr 地點：- 瀏覽次數：1793 提問時間：06-01 03:08
我有更好的答案
提 交
1條回答
EnjoyL 06-10 13:52

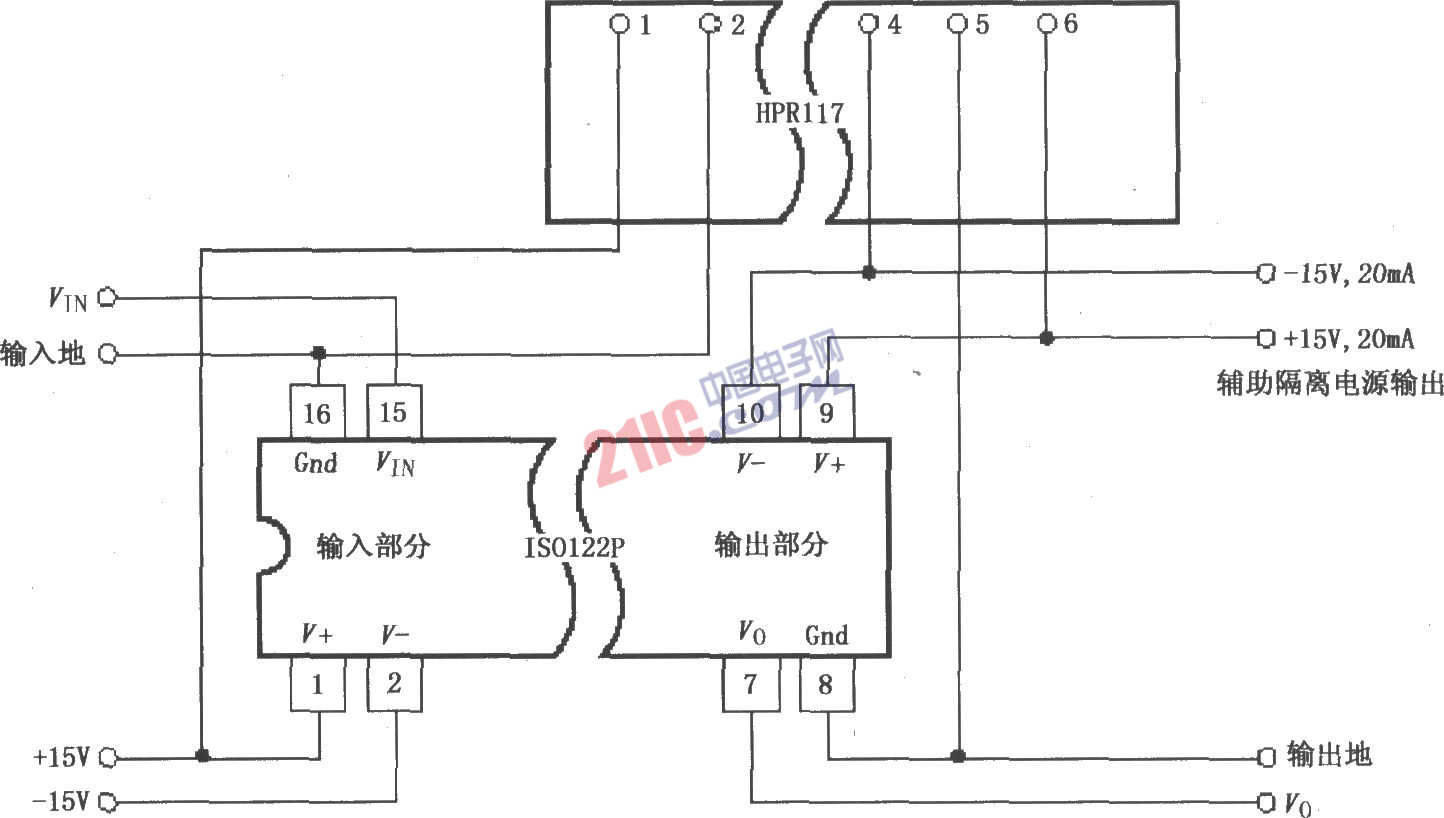

如圖所示為ISO122P／124的輸入側電源隔離放大電路。利用ISO122P／124低成本隔離放大器和HPR117 DC／DC轉換器組成的精密模擬隔離放大器，由一個HPR117提供隔離放大器所需的原邊與副邊的電源，ISO122P／124完成信號的隔離放大。因?yàn)镠PR117內置0．33μF旁路電容，所以各個電源端不需要外接旁路電容濾波。

?

ISO122P／124的輸入側電源隔離放大電路圖

?
