檢測電路電源

ISO122P／124的單電源工作電路圖

ISO122P／124的單電源工作電路圖
提問者：寶弟弟弟 地點：- 瀏覽次數：8516 提問時間：04-10 04:40
我有更好的答案
提 交
1條回答
lkxzmclz 04-15 17:49

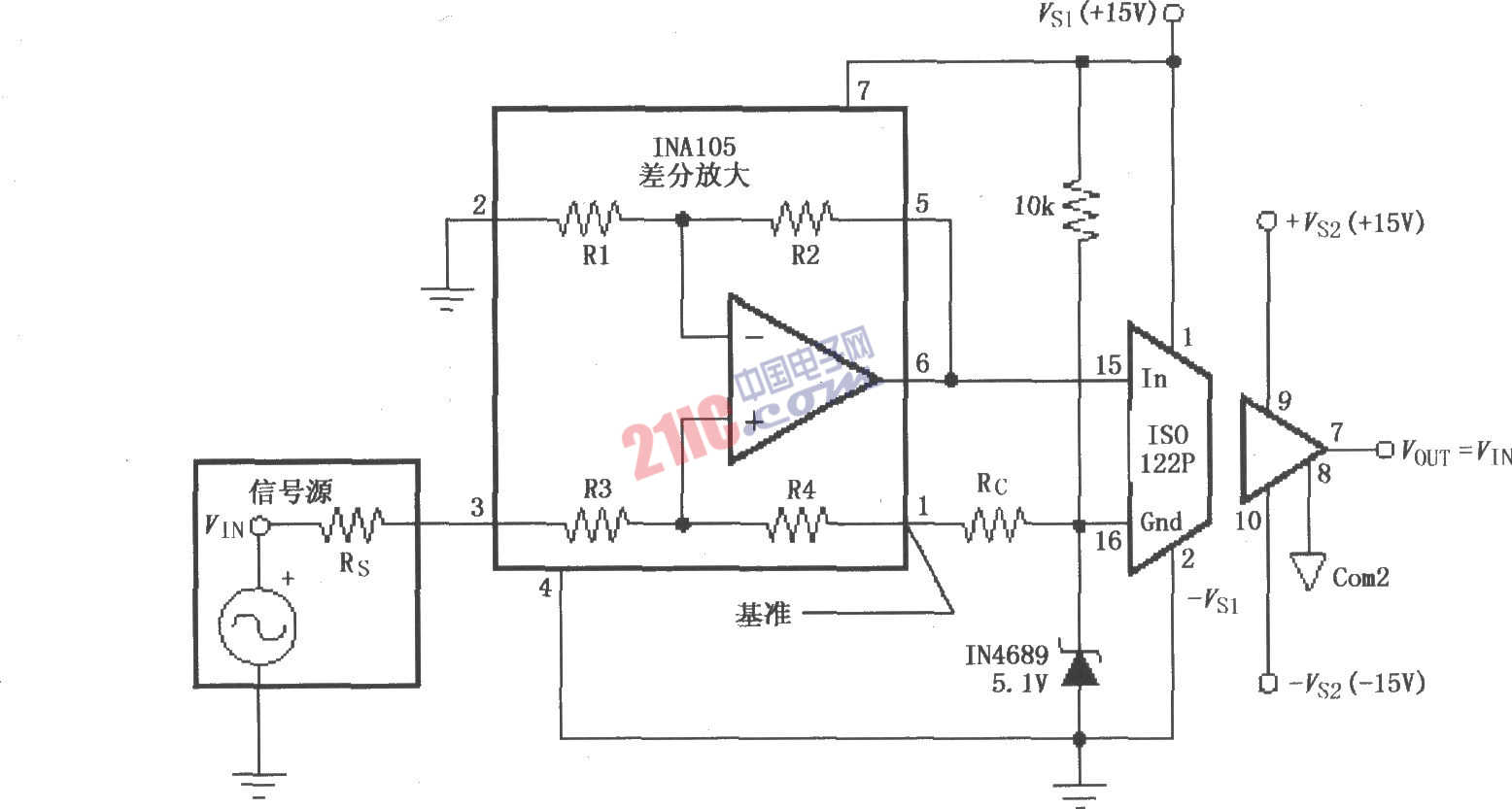

如圖所示為ISO122P／124的單電源工作電路。信號源VIN輸入儀表放大器INA105放大后輸出(增益=1)，加到ISO122P／124輸入端，經隔離后輸出。這里，ISO122P／124的輸入端(原邊)與INA105共用一個單電源+15V，因此稱為“單電源工作”，而輸出端(副邊)則由另一組±15V供電。

?

ISO122P／124的單電源工作電路圖

?
