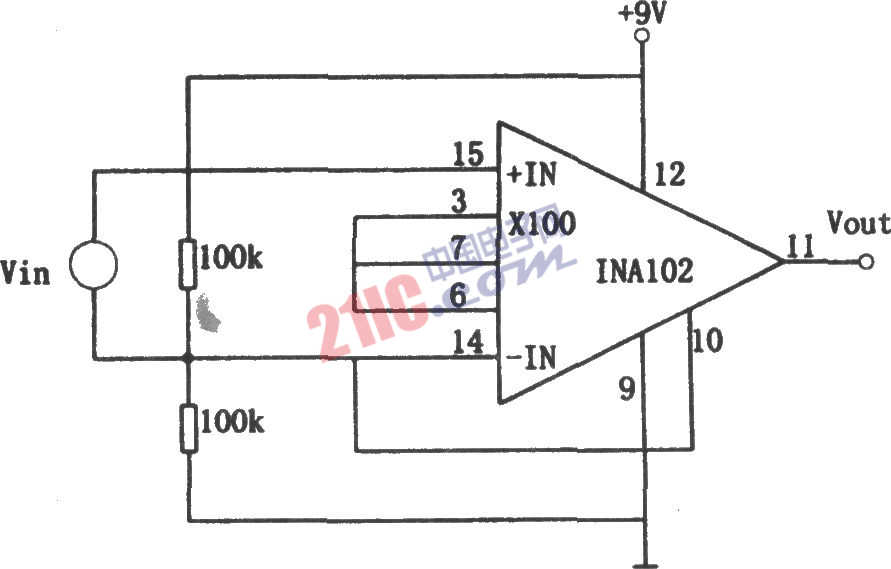

如圖所示為單電源低功耗儀用放大電路。該電路采用了低功耗儀用集成運放INA102，其內部電阻有極好的溫度性能及工作穩定性。圖中有兩個100kΩ的電阻組成分壓器(對電源電壓進行分壓)，使反相輸入端具有4.5V的直流電壓，因而在無輸入信號時，其輸出電壓也為直流4.5V，按電路所示接法其電壓放大倍數為100倍。
?
?
