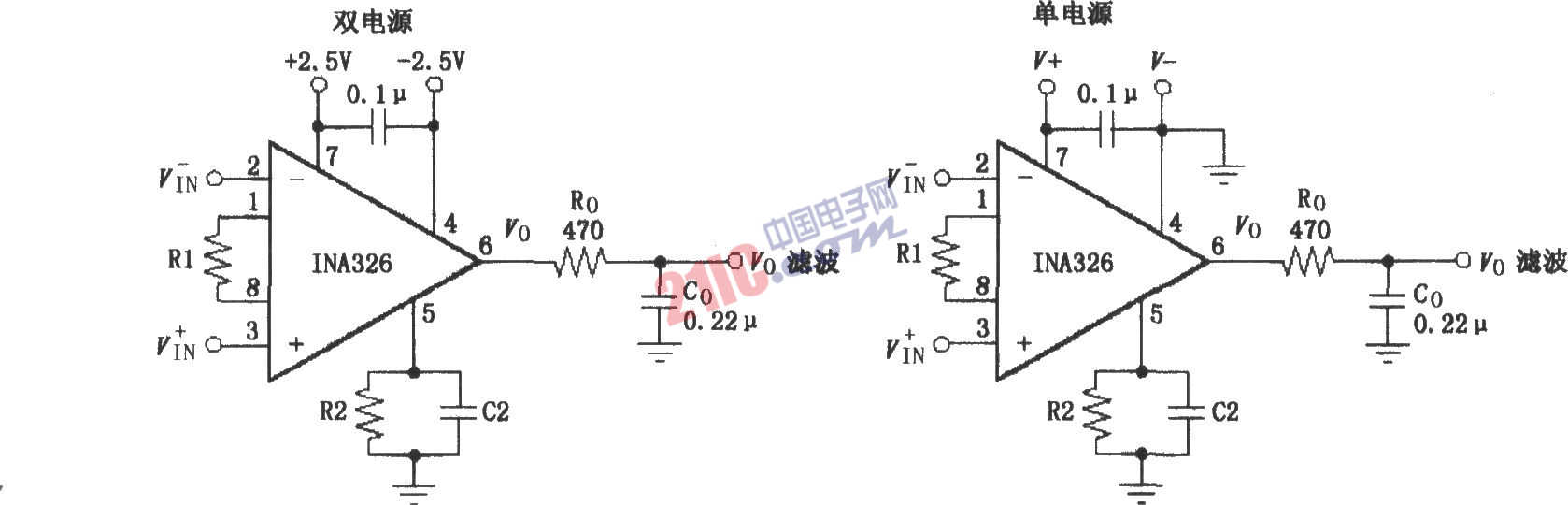

如圖所示為INA326／327的信號和電源的基本連接電路。選用精度最高的0．1μF電容作為電源濾波，且應盡可能靠近芯片電源腳放置。Ro、Co為輸出濾波器，可以濾除電路輸出的噪聲；同時可以作為下一級電路的輸入濾波器，如作為模擬-數字變換器的輸入濾波。輸出電壓是以R2／／C2接地端為基準的。 Co和C2聯合形成在1kHz的-3dB兩極頻響，每一個極點為1．5kHz。與其他儀表放大器不同，INA326／327用獨特的內部技術實現極好的共模抑制比，因而存在連接過程中的接觸電阻(如插座接觸電阻)，不會使共模抑制比降低。為了實現更好的高頻CMR，可在1、8腳之間加一個小電容。

?

?
