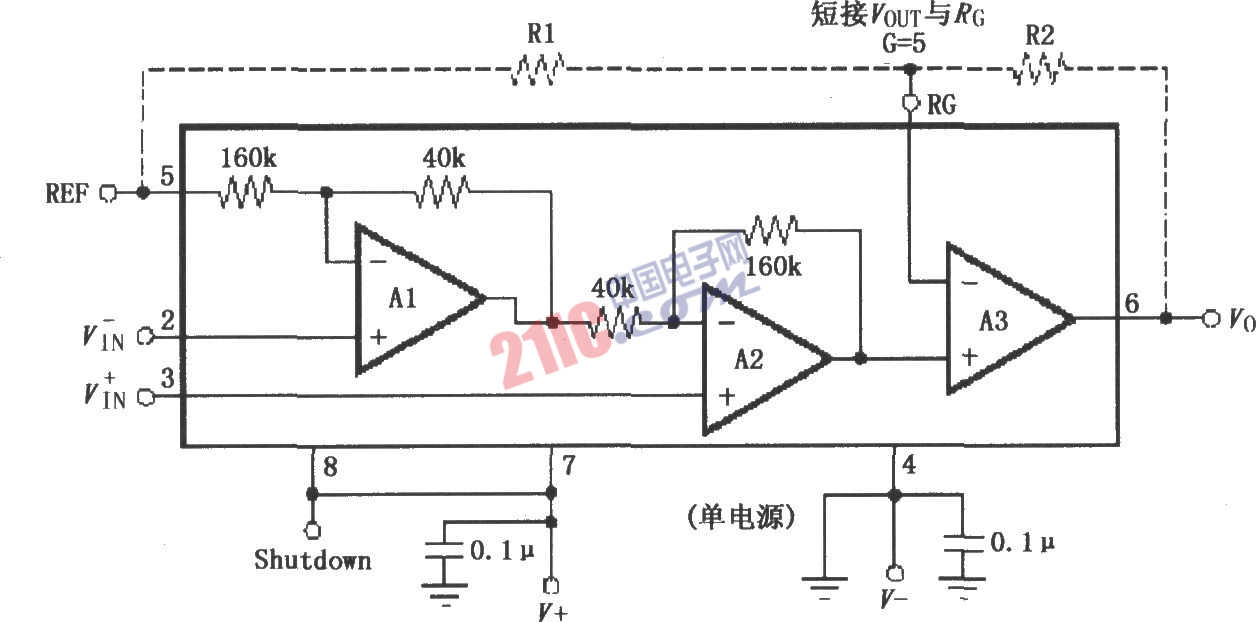

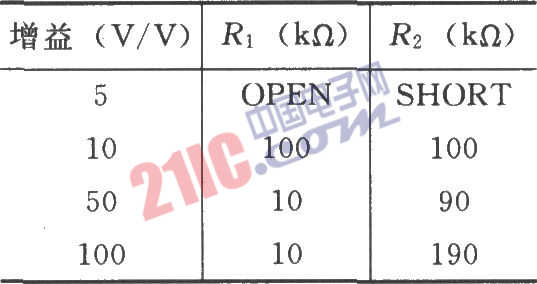

如圖所示為INA321／322的信號和電源的基本連接電路。在噪聲環境或高阻電源應用時，芯片電源端要用0．1μF電容濾波。輸出電壓是以REF端為基準的，REF端必須至少低于正電源電壓1．2V。內部增益設置為5，若需要另設增益值，可在1、5腳之間和1、6腳之間分別接R1和R2來設置增益，增益與R1、R2的選擇見下表。增益G=5+5(R2／R1)。外部增益設置電阻的選用對增益誤差和增益漂移影響很大，應選用穩定性好、溫度漂移小的電阻。
?
?
