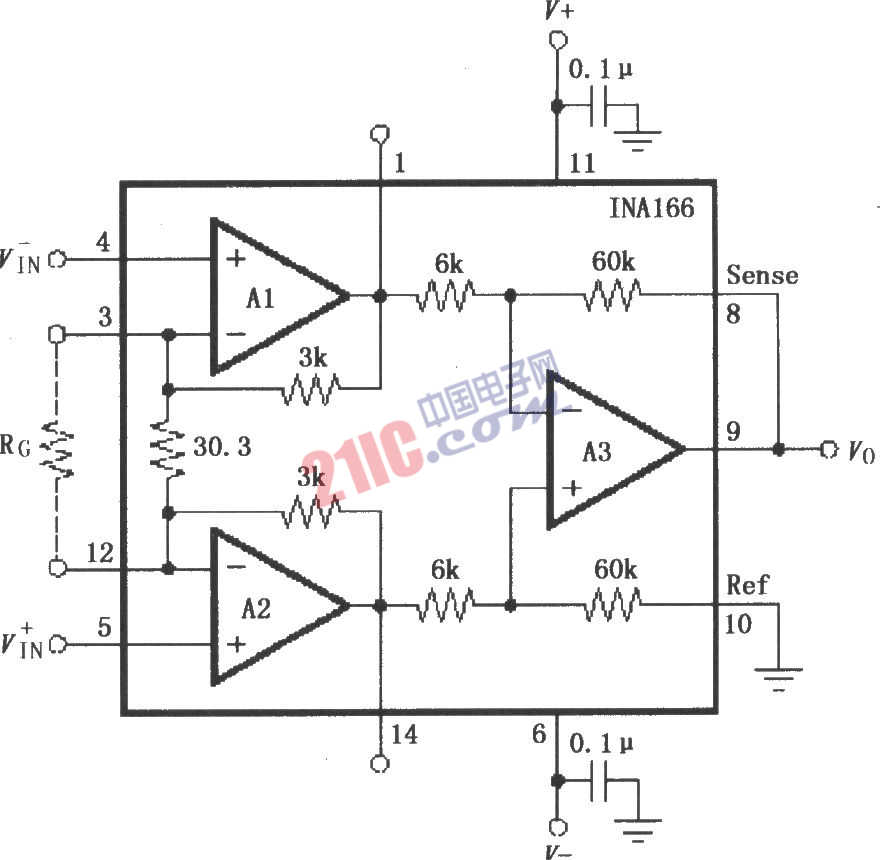

如圖所示為INA166的信號和電源的基本連接電路。芯片電源端要用0．1μF鉭電容濾波，PCB布線時應盡可能使鉭電容靠近芯片電源腳放置。輸出電壓檢測端Sense的連線、基準端Ref的連線必須是低阻連接，以確保有高的共模抑制比，如有5Ω串聯電阻都將造成共模抑制比下降。內部固定增益為2000，其中輸入級A1、A2增益為200，輸出級A3增益為10。在3腳和12腳之間增加一個增益設定電阻RG可以改變放大器增益，增益G=2000+60000／RG。
?
?
