檢測電路電源

INA217信號和電源的基本連接電路圖

INA217信號和電源的基本連接電路圖
提問者：uwyywjdwe 地點：- 瀏覽次數：2118 提問時間：07-29 09:30
我有更好的答案
提 交
1條回答
zhhx1985 08-01 18:27

?

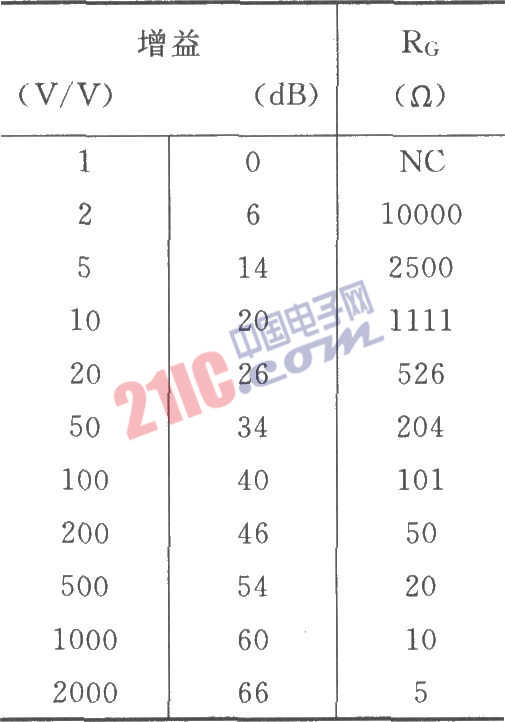

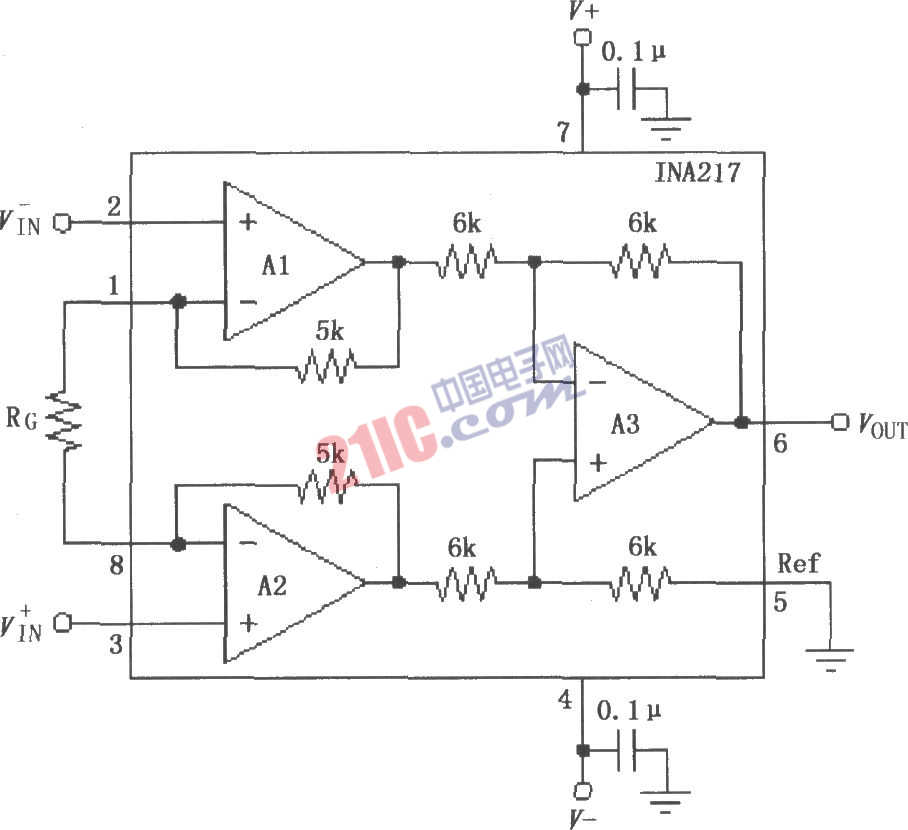

如圖所示為INA217信號和電源的基本連接電路。芯片電源端要用0．1／μF鉭電容濾波，PCB布線時應盡可能使鉭電容靠近芯片電源腳放置?；鶞识薘ef(5腳)的連線必須是低阻連接，如有幾Ω串聯電阻都將造成共模抑制比下降。增益的設置見下表，增益G=1+10000／RG。PCB布線時應避免輸出信號走線靠近敏感的輸入端。

?

?
