電路工作原理

該熒光燈電子鎮流器電路由整流濾波電路、高頻振蕩電路和輸出電路組成。

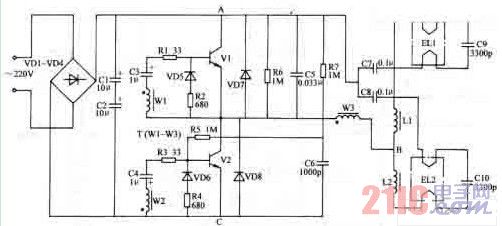

電路中，整流濾波電路由整流二極管VD1一V D4和濾波電容器C1、C2組成；高頻振蕩器由晶體管vi、V2、電阻器R1一R7、電容器C3、C4、C6、二極管VD5一V D8和高頻變壓器T（W1一W3繞在同一磁環上，組成一個高頻變壓器）組成；輸出電路由扼流圈L1、L2和電容器C'L-C10組成。

通電后，交流220V電壓經VD1一V D4整流和Cl、C2濾波后，在A、C兩端產生約280V的直流電壓，作為高頻振蕩器的工作電源。晶體管V1、V2在電容器C3、C4、C6一C10和T的W1一W3繞組的作用下，很快進人交替導通與截止的高頻振蕩狀態，在A、B兩點間產生一個近似正弦波形的高頻交變電壓，此電壓經L1、LZ和C7一C10加至熒光燈管ELI和EL2的燈絲上，使ELI和EL2啟輝點亮。ELI和EL2點亮后，其燈絲內阻急劇下降，C9和C10兩端的高啟輝電壓下降為正常值，維持熒光燈管的正常發光。
