ADA4858-3用作PIN二極體驅動器

ADA4858-3用作PIN二極體驅動器

提問者：raylue 地點：- 瀏覽次數：5723 提問時間：10-17 10:59
我有更好的答案
提 交
1條回答
zcx197 02-27 05:29

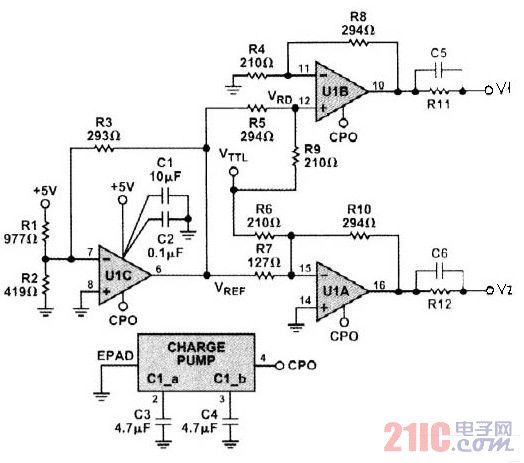

圖中可以在輸入端增加一個緩沖門，使該電路相容TTL或其它邏輯。對此電路的要求是將TTL0V至3.5V輸入信號擺幅轉換為互補-1.5V至+3.5V擺幅，用于驅動PIN二極體。


R1、R2、R3和U1C形成該電路的-1.5V基準電壓，內部負電壓CPO由片內電荷泵產生。電容C3和C4是電荷泵工作所必需的。
