UCC38083／84 系列是BiCMOS工藝研制的新一代PWM控制器，其為電流型控制方式內部設置斜率補償、軟起動以及逐個周期式的限流方式，采用單一元件（Rt）設置振蕩頻率，最高可達1 MHz，并有很強的輸出驅動能力，兩輸出之間死區設為110ns，最大占空比各自略小于50％，在IC內移去了誤差放大器，斜率補償采用從ISET端流出一電流，通過外接電限監視內部斜率補償?shù)姆?，此部分在?nèi)部增加一放大晶體管從CS端到地，在脈沖時鐘的最后時激活工作，以便將CS電容上的電荷放掉，同時幫助減小濾波電容值和電流檢測的延遲。下面的應用電路為一個50W，48V到3.3V/15A的DC/DC樣板電路及PCB板的Layout及測試結果，如圖1所示。

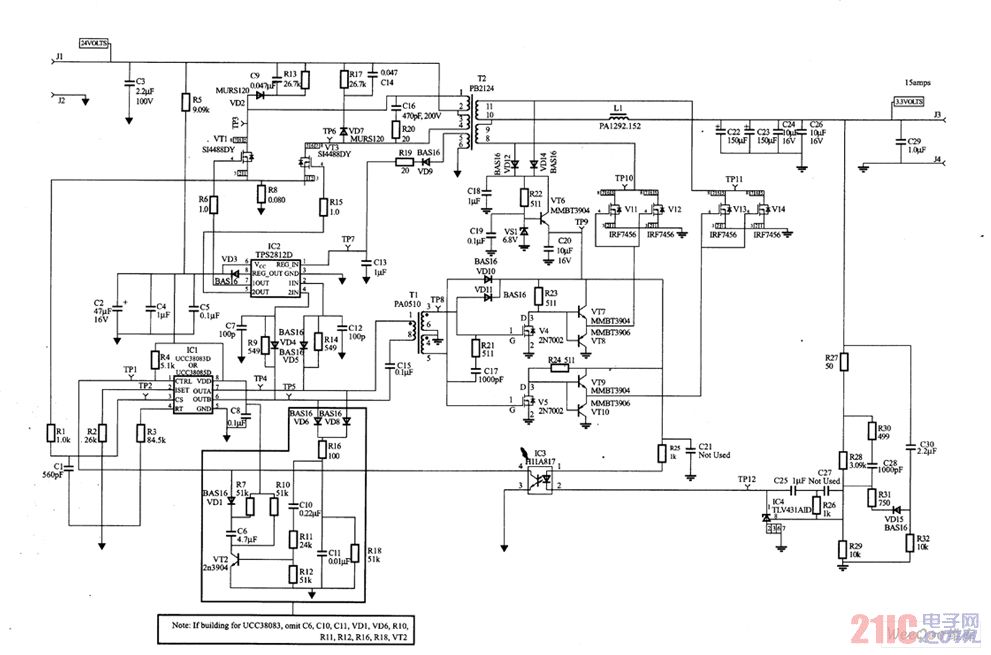

圖1UCC38083控制的50WDC/DC電源電路
