IJM18 75系美國國家半導體公司(NSC)的產品審該器件是一種應用廣泛的末級功率放大

器，適合在音頻放大、伺服放大、橋路放大、測試系統中的功率放大場合。它外圍元件少，不

失真功率大，單雙電源均能工作．并且電路內自備過載、過熱及抑制反向電勢的安全工作區

保護電路（感性負載），是高、中擋音響中理想的應用電路口

??? 該器件具有以下特點：

??? (1)單雙電源，寬電壓范圍(單lzv～50v或雙±6V～±50v)；

??? (2)最大不失真功率為30W;

??? (3)低失真度輸出（30W時小于1%）；

??? (4)開環增益90dB;

??? (.5)靜態電流小于lOOmA；

??? (6)最大輸出電流4A;

??? (7)最大擺幅率8V／Ps。

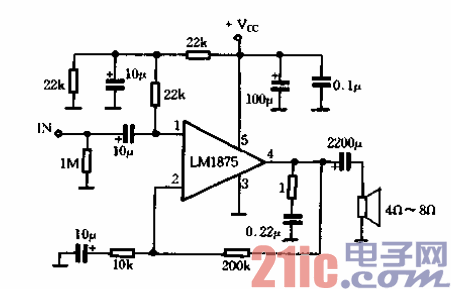

??? LM1875外形、引腳如圖5-22所示。OCL功放電路原理如圖5-23所示；OTL功放電路原

理如圖5-24所示；BTI。功放電路原理如圖5-25所示中
