TDA1510為飛利浦公司生產的音頻功率放大器。該集成電路內設有負載短路{負載開路，

過熱等保護電路。具有輸出端靜態電壓穩定，紋波抑制性能好、外接元件少、體積小、穩定

性高等特點?？山M成立體聲和BTL功放，電路如圖5-3所示口該機能驅動1.6C1低阻揚聲器。

極限電壓無信號時為28V；有信號時為18V口正常工作電壓為6V～18V。在vcc - 14, 4V，

，=lkHz，丁疆一2 5℃時測試，閉路增益為40dB，雙聲道輸出功率為12W,BTL輸出功率為

40W亡適用于汽車收放機和立體聲收錄機做音頻功率放大q

??? TDA1510與TDA1515外形和結構基本相同，差別僅為TDAIS-Jc 5的①腳對地接有一只

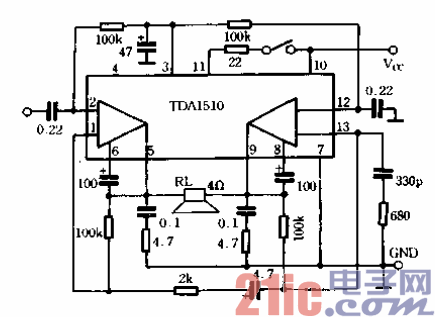

4 7t,F電解電容，作為揚聲器保護6其雙聲道典型放大電路如圖5-3。典型BTL放大電路如圖

5-4所示。
