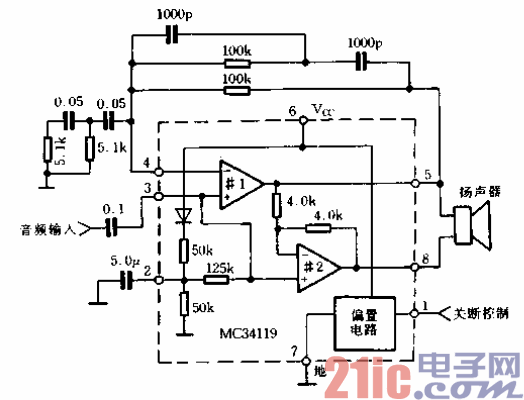

MC34119的內部電路框圖如圖5-43所示。它主電路由兩個運算放大器1和2組成，放大

器1在信號頻率小于100Hz時具有大于80dB的開環增益。它的使用類似于運算放大器，可通

過外接反饋電阻構成不同增益的主放大器。同樣也可接成反相或同相輸入方式，同相輸入時

可以具有較高的輸入阻抗(125kfl)。放大器2接成反相器，增益為一1 0揚聲器接到運放l和

2的輸出端（管腳⑤、⑥之間），因此這是一個單端輸A,雙端差動輸出的音頻放大器甘圖5-43

電路中運放1接成反相輸入方式，其自身增益由電阻托和風確定為Rc／R,，而對揚聲器差動

輸出端，電路總增益增大一倍，為2RIlR。由于運放l和2的單位增益帶寬約為1.5MHz，在

閉環工作時為了使閉頻響能覆蓋全部電話語音頻帶( 300Hz～3400Hz)，使用時其閉環增益不

應超過46dB（200倍），即Rr/R．應≤1 00。

??? MC34119能向揚聲器提供最大達±200mA的輸出電流。在輸出最大電流時，兩個輸出端

在電源電壓大于6V時，最低能達到0.4V，在輸出電流小于200mA時t其輸出擺動范圍將更

大。

??? 靜態時，放大器的直流輸出失調電壓yo．-V啦與器件內部運算放大器的輸入矢調電壓關

系不大，因?yàn)檫\(yùn)放1和運放2的輸A失調電壓通常比較接近，因此在輸出端幾乎可以互相抵

消．而V．，l—y．，2的值與反饋電阻尼成正比，而與電源電壓的大小無關6由圖5-43可見，由于

運放l的輸入偏置電流/IB是流出運放的．并經④腳（y腫）經外接毋流到音頻放大器輸出端⑤

腳(yo，)流人運放1，這就使v．相對輸入負向變化R.．lIB，而voz經反相則正向變化同樣的值，

郎V．，，一礦．，2一一2Rf - IJB。因器件的IJB與電源電壓無關，故電源變化對放大器的輸出失調電壓

無影響亡從堿小揚聲器兩端的靜態失調電壓考慮，Rf阻值不宜過大。由于MC34119的輸入偏

置電流很小，一般不超過200nA（典型值為lOOnA）．在RI=lOkfl時，其vo．一Voz不會超過

4m V，故影響是不大的。

??? MC34兒9的④腳(FCl)和@腳(FC2)可通過外接適當?shù)碾娙莸降匾蕴岣咂骷碾娫匆种?br/>
能力（PSRR，指放大器的輸人失調電壓隨電源電壓的變化率）o如圖5-43中的Cl. C2. Cl. C2

值越大，放大器的電源抑制能力越強，但電容量增大也會影響電路在上電時的接通時間，因

為這兩個電容必須通過內部50kfl和1 2:5kil咆阻充電。當C．一1S,;F、Cz—5LF，接通電源6V時，

電路接通時間約需100 ms口如電路由穩壓電源供電，Cl. C2可取小些；在②腳(FC2)接SpLF

電容．在③腳(FCl)接luF電容時約可提供52dB的電源抑制比。若③腳FC1上的電容足夠

大t②腳FC2上也可不接電容。若電路靠電話線信號驅動揚聲器，則需要較好的濾波，即取

較大的C1(5juF)、C2(10VF)值。
