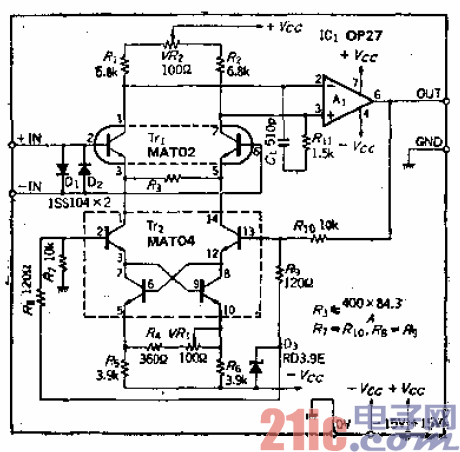

奉電路與普通差動放大電路的差異之處在于它有一個由

rPl構成的電壓一電流轉換電路，用R。和Rl o對OP放大器括

出的電壓進行分壓，再將其轉換成電流，進行反饋。

??? 本電路的電壓增益可按A!型生+VRi）×（1，一Rioj_R。）

??? -——Rs

進行計算。如果四‘+v冠．約為蛐oQ，根據丑s=33<2～‘§3kC!??? ．

放大倍數4則可在l—l000的范圍之內。

??? 因?yàn)殡p晶體管Fr衛基極接-礦亡o，所以被3. 9V的齊鈉二

投管置信，這樣共模輸入電壓就會降低，接通用OP放大器

的特性是不能使用的，應予注意o VRs與差動放大晶體管的

集電掇電阻Ri和Rz串聯，來進行失調調整。如果電路后彀有

零點漂移，則可不用VRZo

??? 在多級放大電路中如果降低放大倍數，就必然會產生振

．端，因此需加相位補償電路（口，，且，．），元件參數由最小

增益決定嗇
