L M12是美國國家半導體公司(NS)推出的一種大功率運算放大

集成電路，它在4fl負載時功率可達150w，失真僅為0.ol%，功率

帶寬60kHz，驅動無功負載時，輸出功率可達8DOW.

??? I.M12具有以下特點：輸入保護~受控啟動、熱限制、過壓切斷

及動態安全范圍保護口

??? 1.M12為四腳T()-3封裝，如圖5-137所示，外殼接- vu:，

接【？]面為金和鉬以防止熱疲勞。內部等效電路如圖5-138所

示。

??? 1，M】2不需要任何復雜的開關設計就能輸出相當大的

功率．也可并聯或橋聯以獲得更大的輸出功率。該集成電路

可用于功率電源、高壓穩壓器、高性能音響放大器、X一】，繪

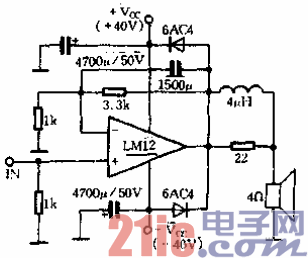

躅儀I及其它伺服控制系統。如圖5-140為NS公司推薦的用

I。M12裝制的音響功率放大器原理固．供讀者參考。

?
